用于充電樁、太陽能、電機、電線電纜、漏電保護器等產品安全性能檢測的沖擊電壓試驗儀器
參考標準：DL/T 845.3-2004
- 設備采用高速單片機設計，手動、自動、程控多模式
- 液晶顯示，觸摸按鍵設計
- 具有操作方便、性能穩定可靠、自動化程度高的優點作
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

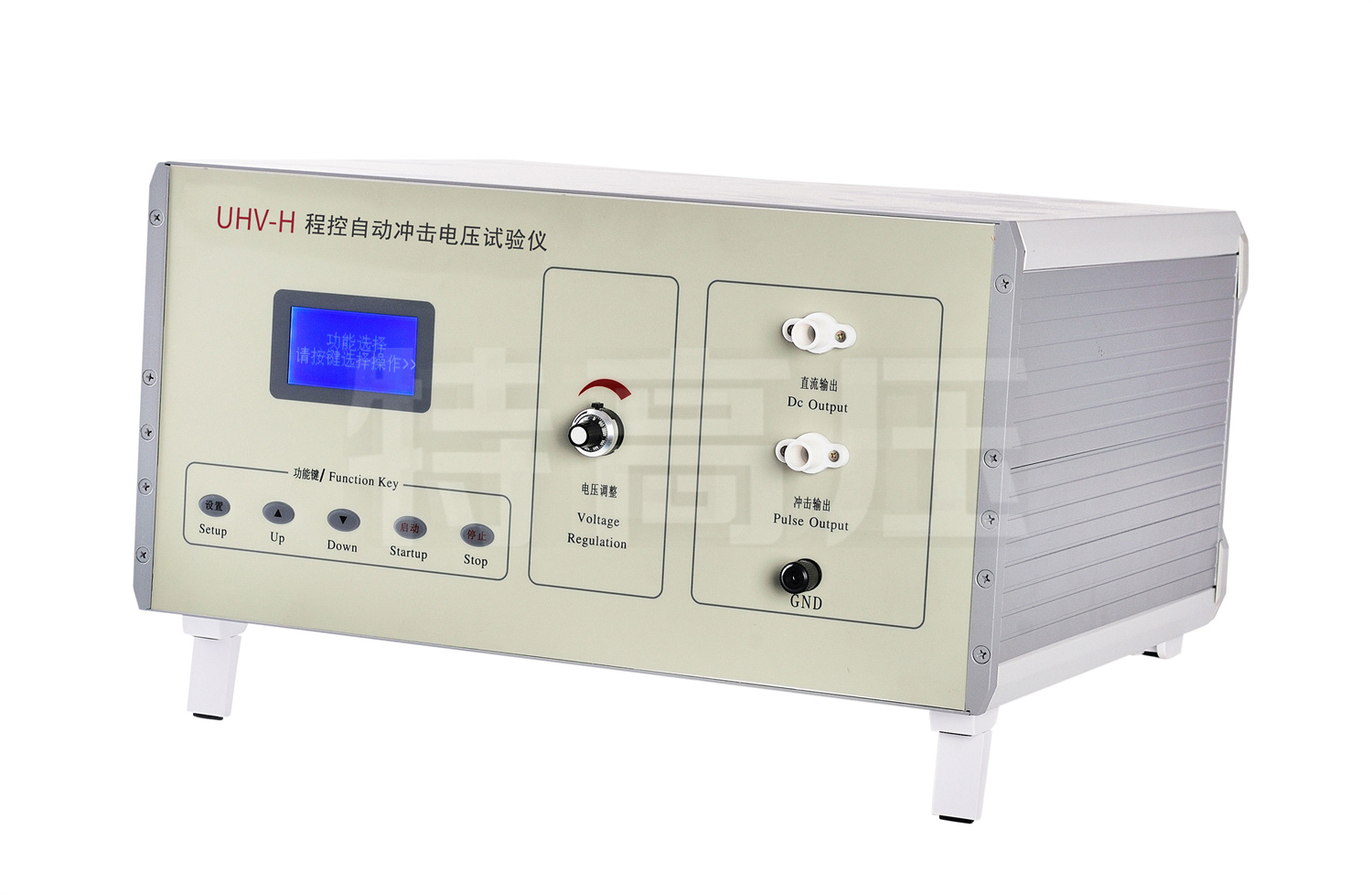

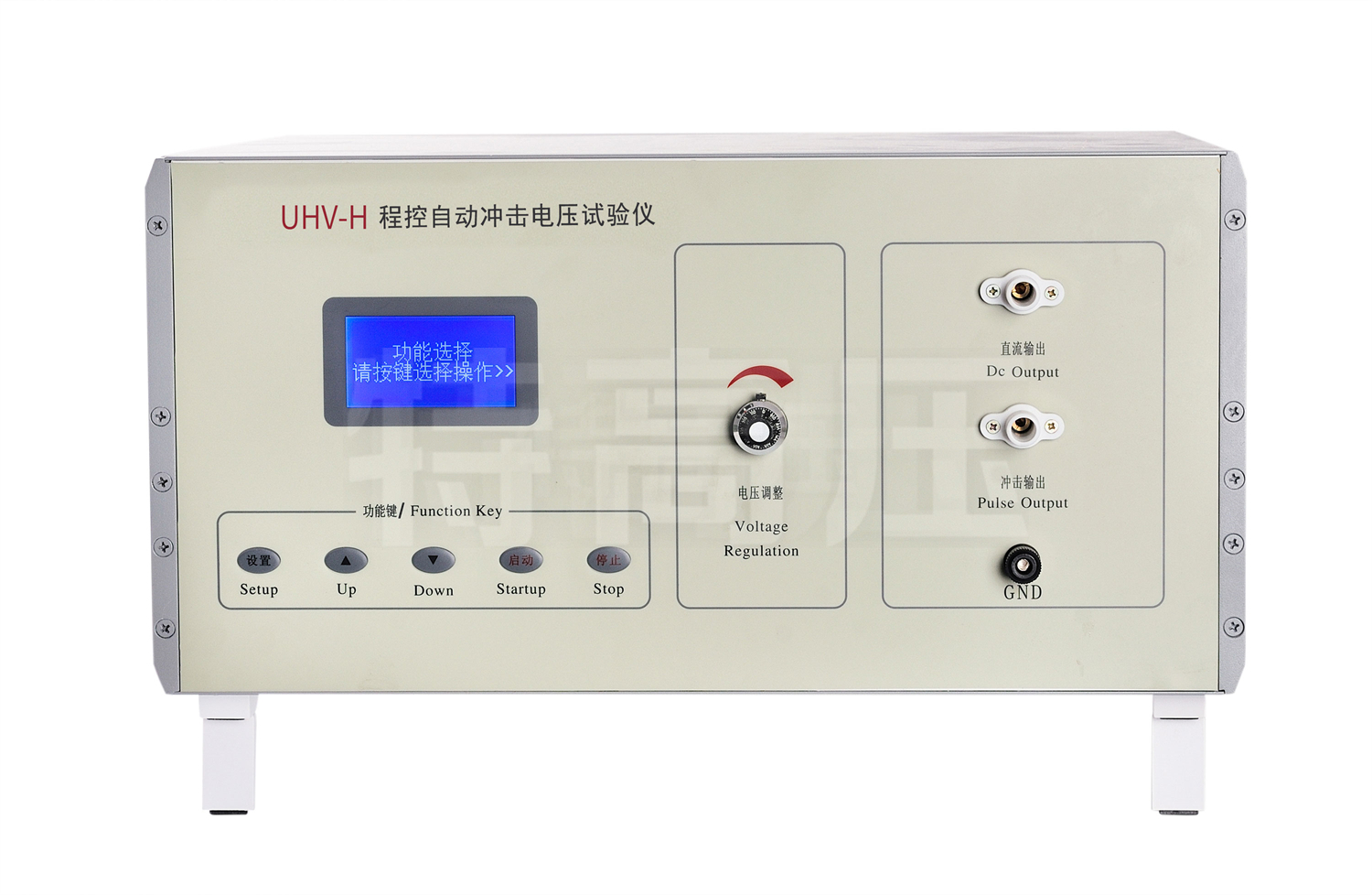

UHV系列 程控沖擊電壓發生器是用于充電樁、太陽能、低壓成套、低壓電器、電度表、電機、電線電纜、漏電保護器等產品安全性能檢測的沖擊電壓試驗儀器，是低壓成套、低壓電器企業的“3C”認證檢驗設備。設備采用高速單片機設計，手動、自動、程控多模式，液晶顯示，觸摸按鍵設計，具有操作方便、性能穩定可靠、自動化程度高的優點。

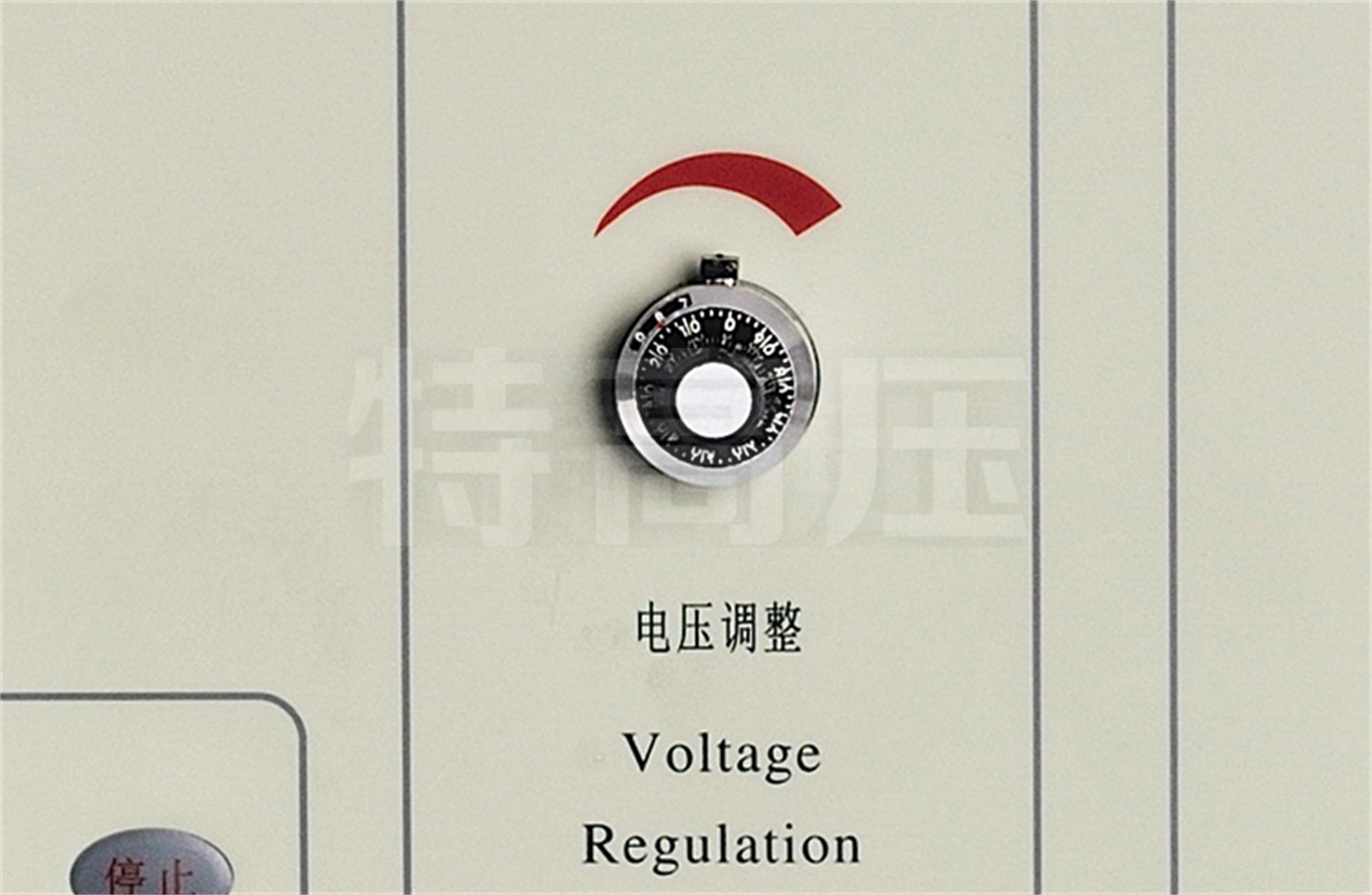

手動模式狀態下，儀器的沖擊電壓值需用手動調節旋鈕調節，沖擊電壓實驗前，需在未接入測試狀態下，預先手動調節預沖擊電壓值，然后再接入系統進行測試。自動模式下，可直接將儀器接入測試系統，然后進入菜單設置，設置預沖擊電壓值后，儀器就可以根據設置輸出沖擊電壓脈沖進行測試。程控狀態下，可以通過計算機或者工業網絡直接控制儀器設備的沖擊電壓，間隔時間，沖擊次數，進行沖擊實驗，儀器還可以通過網絡向計算機或者工業網絡分次返回每次測試的沖擊電壓值結果。儀器通過檢測測試時的沖擊電流值和電壓衰變程序判定是否擊穿。自動模式和程控模式包含自動恒壓系統，可以1V為步進設置沖擊輸出電壓峰值，輸出沖擊電壓不受間隔時間影響。
通過使用配套的計算機控制程序，可以實現多組合測試項目，可以實現自低電壓到高電壓，自正極性到負極性(正負款)的多組合測試。測試結果數字圖形雙顯示，形象直觀。
儀器提供外置采樣接口，可用于沖擊波形的跟蹤與監測，采樣接口的分壓比為1/155（出廠檢驗值）。提供顯示精度再修正功能，可隨時設置顯示修正系數，使儀器顯示和標準相一致。
產品別稱：程控自動沖擊電壓試驗儀，沖擊電壓發生器，沖擊電壓試驗儀，電壓沖擊試驗測試儀，沖擊耐壓測試儀，程控耐電壓測試儀
產品參數
技術參數及特性
| 輸出電壓 | 輸出直流 | 0－±24kV；精度±3％ |
| 沖擊峰值 | ±20kV；精度±3％F（可修正） | |
| 沖擊電壓波 | 波前時間 | 1.2μs±30％ |
| 波后半值時間 | 50μs±20％ | |
| 程控及自動 | 檔位 | ±4kV－±20kV，1V步進 |
| 程控精度 | ±3% | |
| 次數 | 1-9999次 | |
| 間隔時間 | 5-99S；(默認5S) | |
| 沖擊電壓通訊方式 | 485-USB | |
| 手動 | 沖擊峰值 | ±2－±20kV |
| 沖擊次數 | 1－9999次，0為連續無限次沖擊 | |
| 間隔時間 | 1－99s | |
| 漏電流測試 | 擊穿電流設置范圍：30mA-1200mA；用于輔助判定是否合格 | |
| 電源條件 | 額定電壓 AC220V±10%,50Hz；額定功耗 200VA | |
| 環境條件 | 環境溫度 0－40℃ 環境濕度不大于80％ | |
| 外形尺寸 | 450x380x240mm3 | |
| 重量主機約 | 12kg | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、手動/自動/程控模式；手動模式通過調節旋鈕手動調節沖擊電壓，自動模式?jīng)_擊電壓值由系統自動調節，程控模式使用計算機自動控制沖擊電壓值
- 2、自動模式和程控模式具有自動恒壓系統，控制沖擊輸出電壓更精細，且不受間隔時間影響

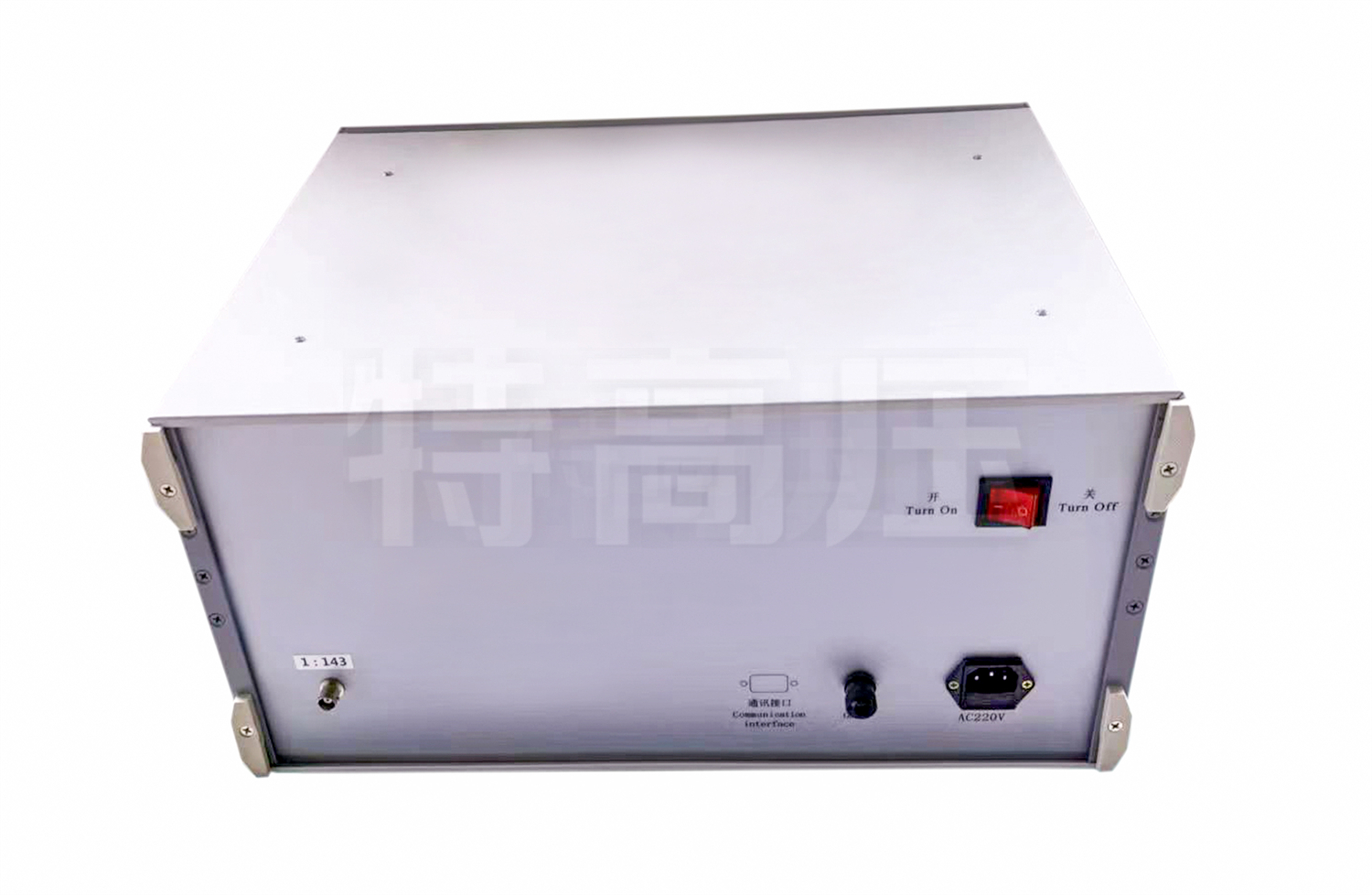

- 3、程控功能提供485通訊接口及程控協議，可根據需要組建程控測試系統，通過計算機或者程控網絡控制沖擊電壓及各項參數（程控觸發）
- 4、可通過計算機程控軟件，實現批量組合測試，如2kV3次、4kV3次、6kV3次、-2kV3次、-4kV3次、-6kV3次等，可實現最大50組組合測試，并向計算機反饋擊穿次數、擊穿電壓等測試結果，計算機以圖形顯示反饋結果，使判斷更直觀
- 5、可使用計算機打印生成測試報告，顯示沖擊峰值、次數、間隔時間等測試數據
- 6、測試結果自動判定功能，可以根據測試時產生的沖擊電流大小和衰減程度自動判定測試合格與否
- 7、提供沖擊分壓接口，用于示波器跟蹤輸出電壓波形及監控輸出電壓
- 8、12864液晶顯示，同時顯示直流電壓、沖擊電壓、間隔時間、沖擊次數

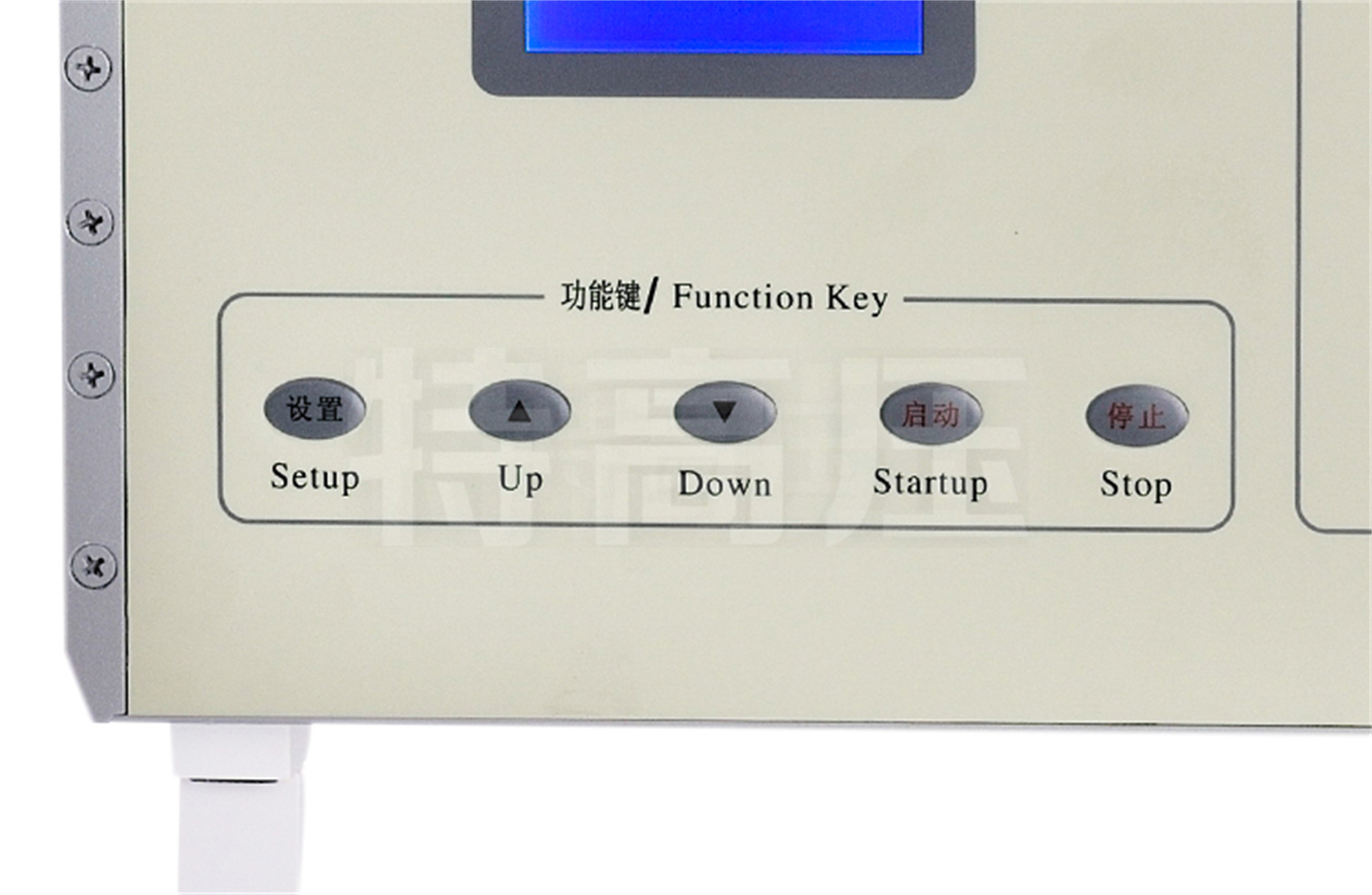

- 9、觸摸按鍵，微電腦控制，中文面板,可選中/英文面板及程序菜單，方便出口
- 10、正負極性由正高壓源負高壓源雙系統設計，輸出更穩定，電壓更高，效率更高
- 11、獨創全量程標定流程，全量程精度更好
- 12、內置多種參數標準標定程序，檢定時可隨時修正誤差

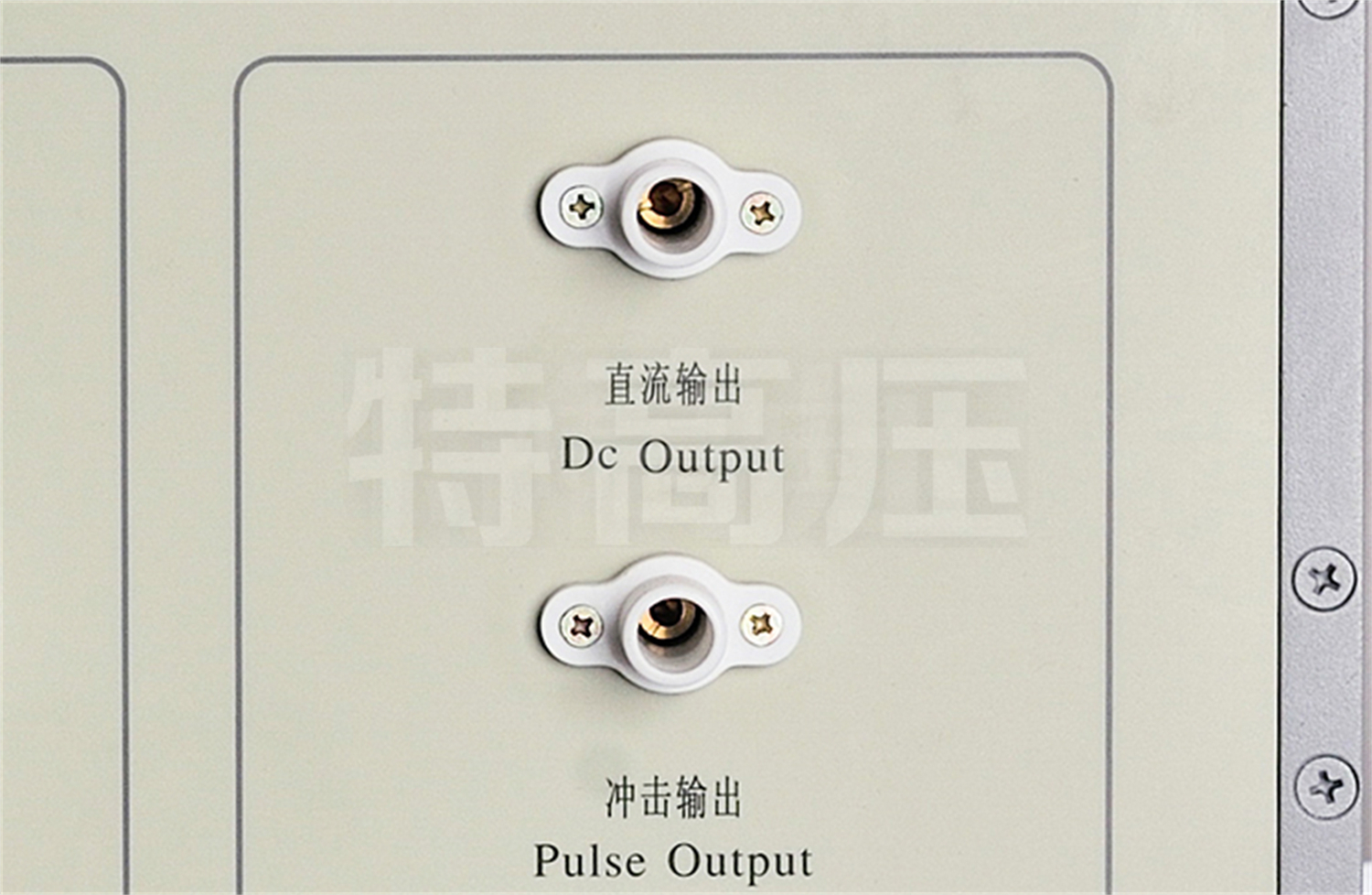

- 13、直流、沖擊雙輸出
產品視頻
產品圖集

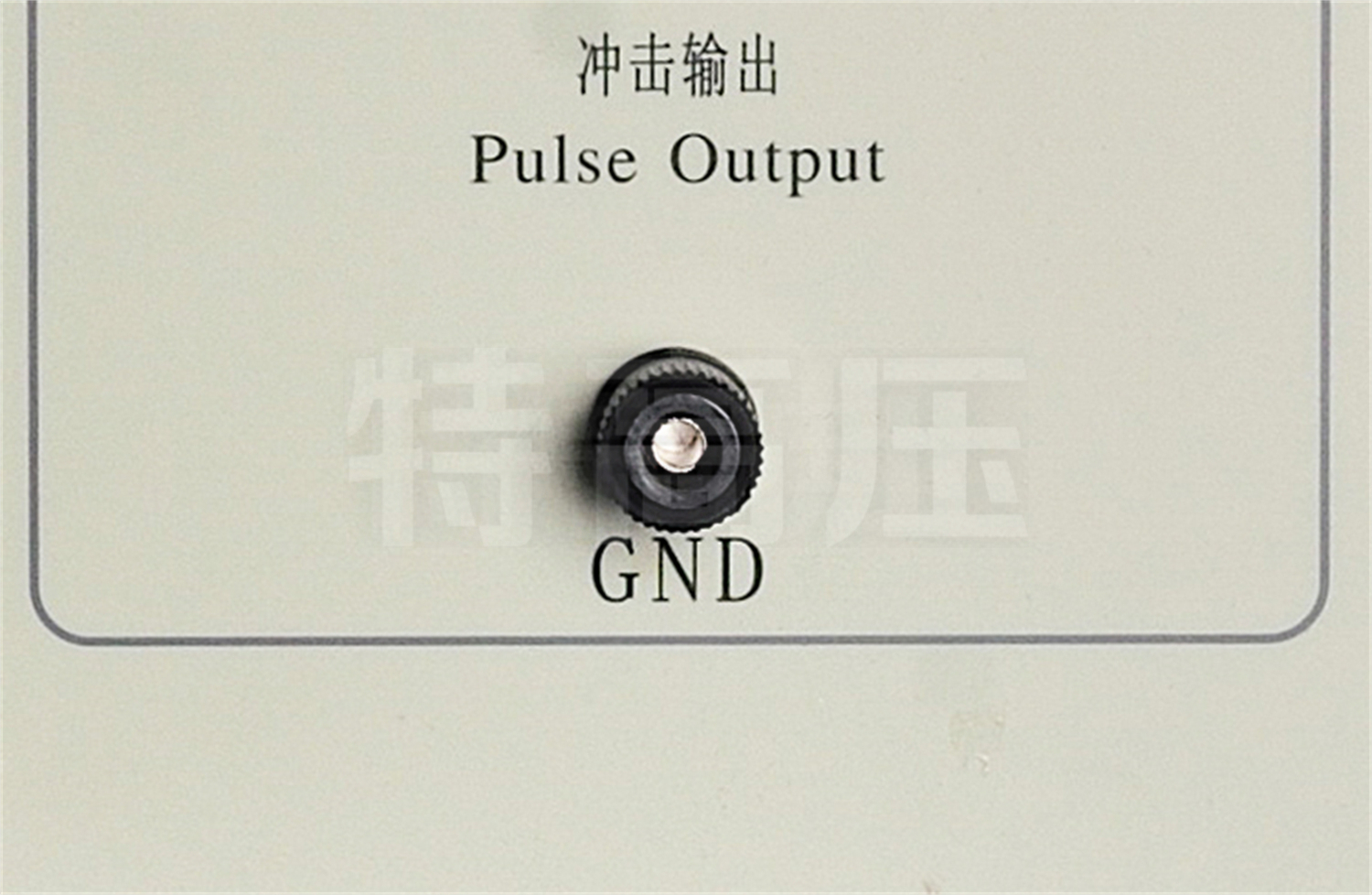

產品細節圖
