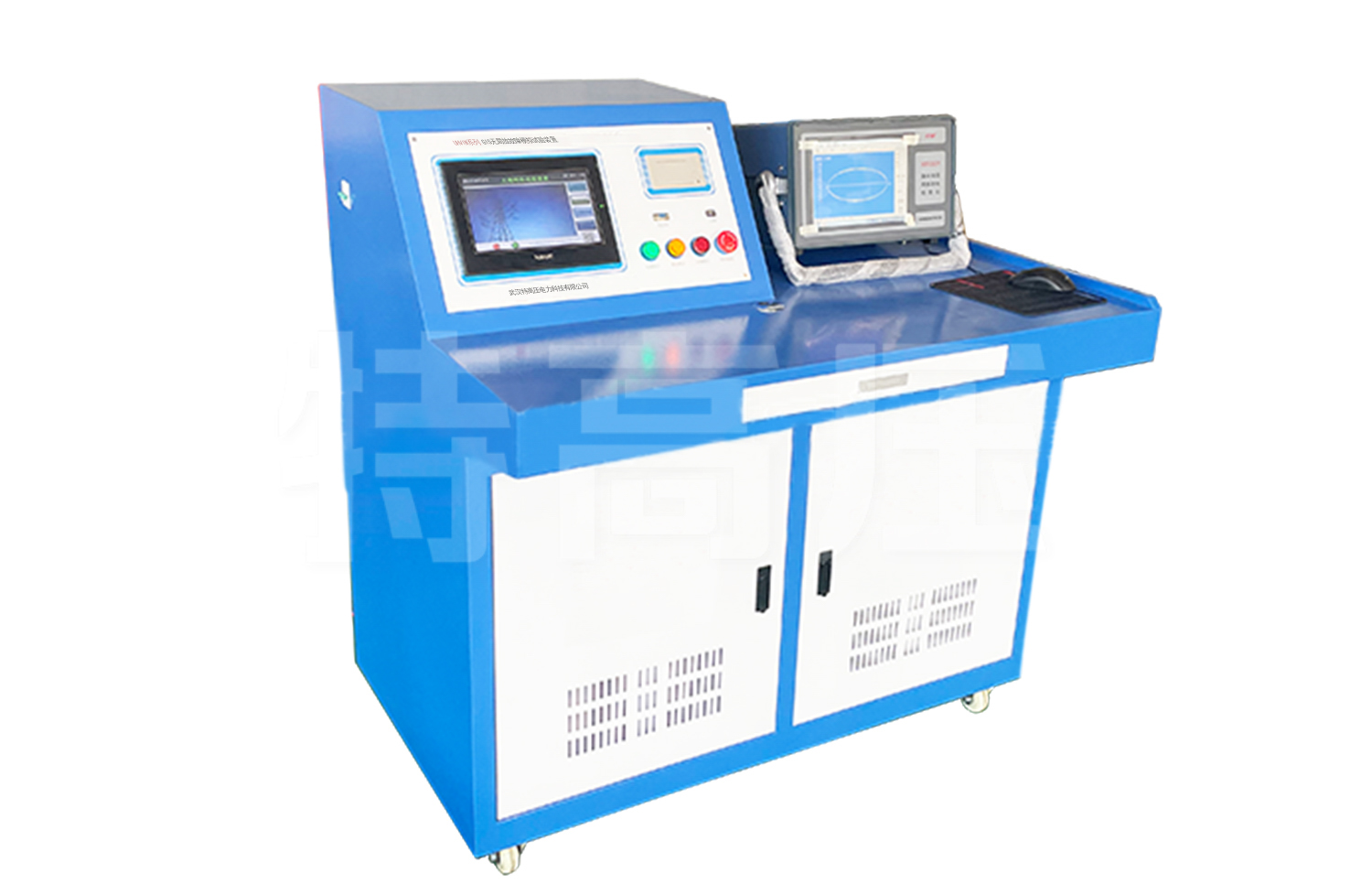

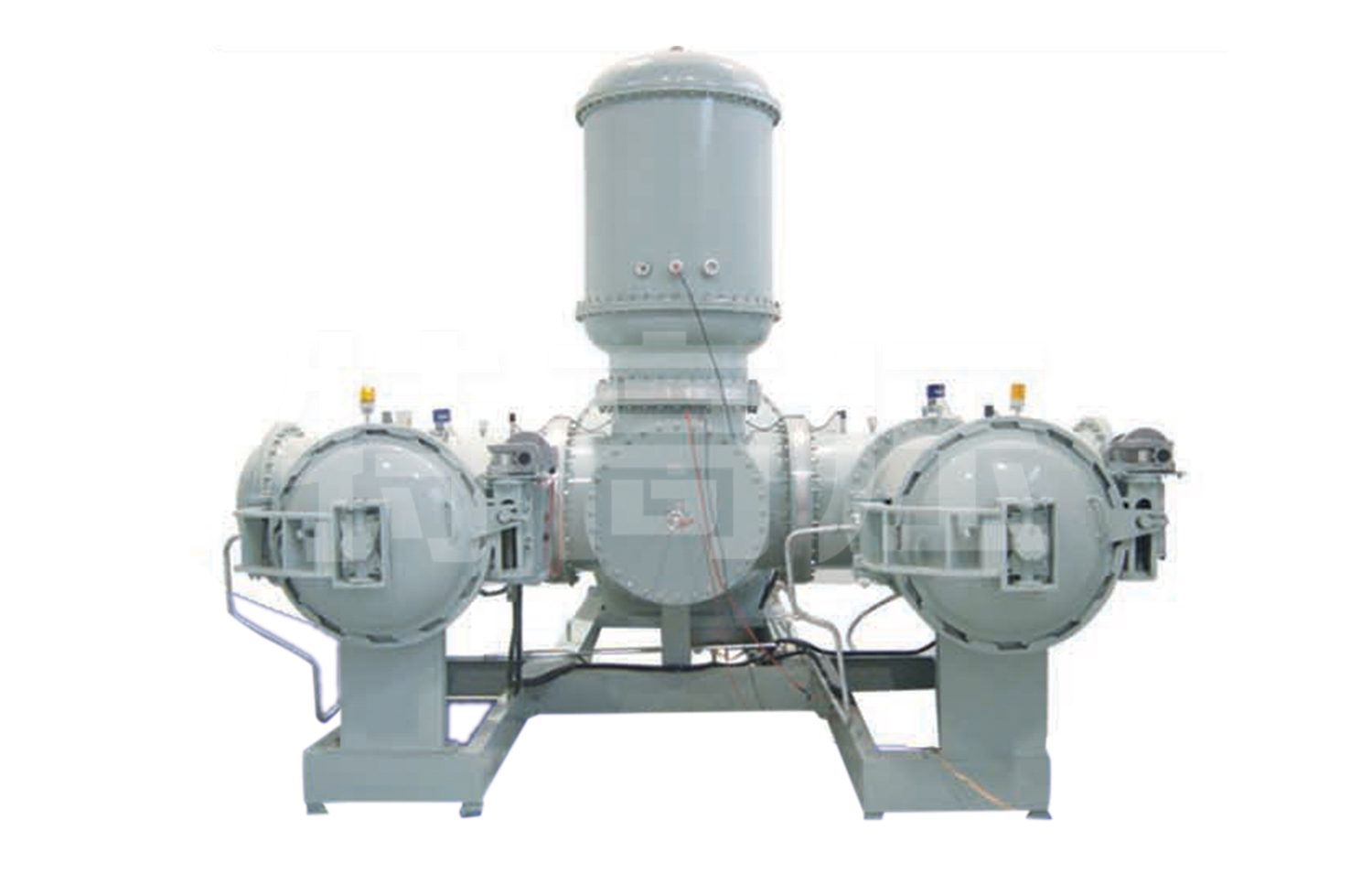

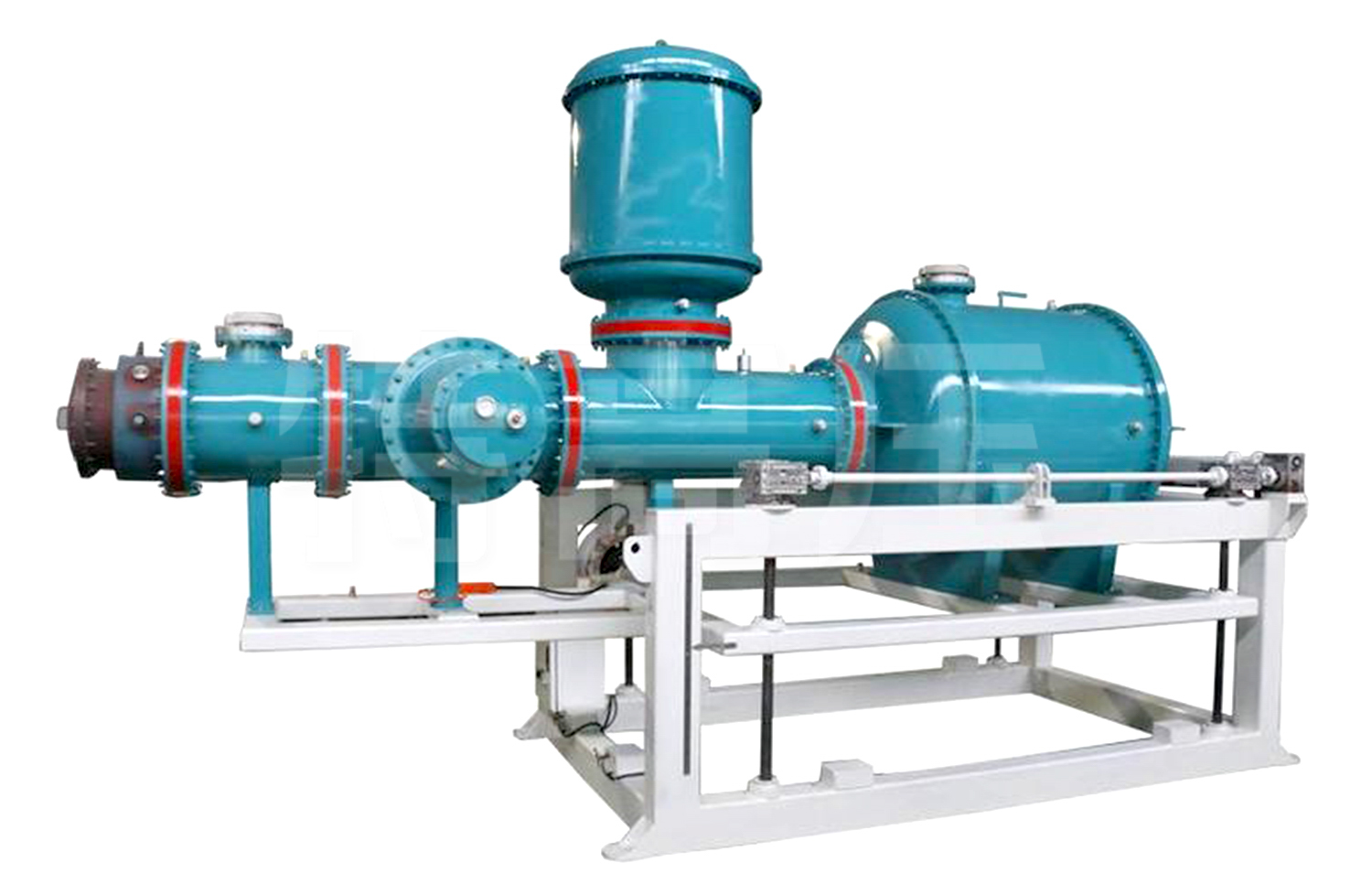

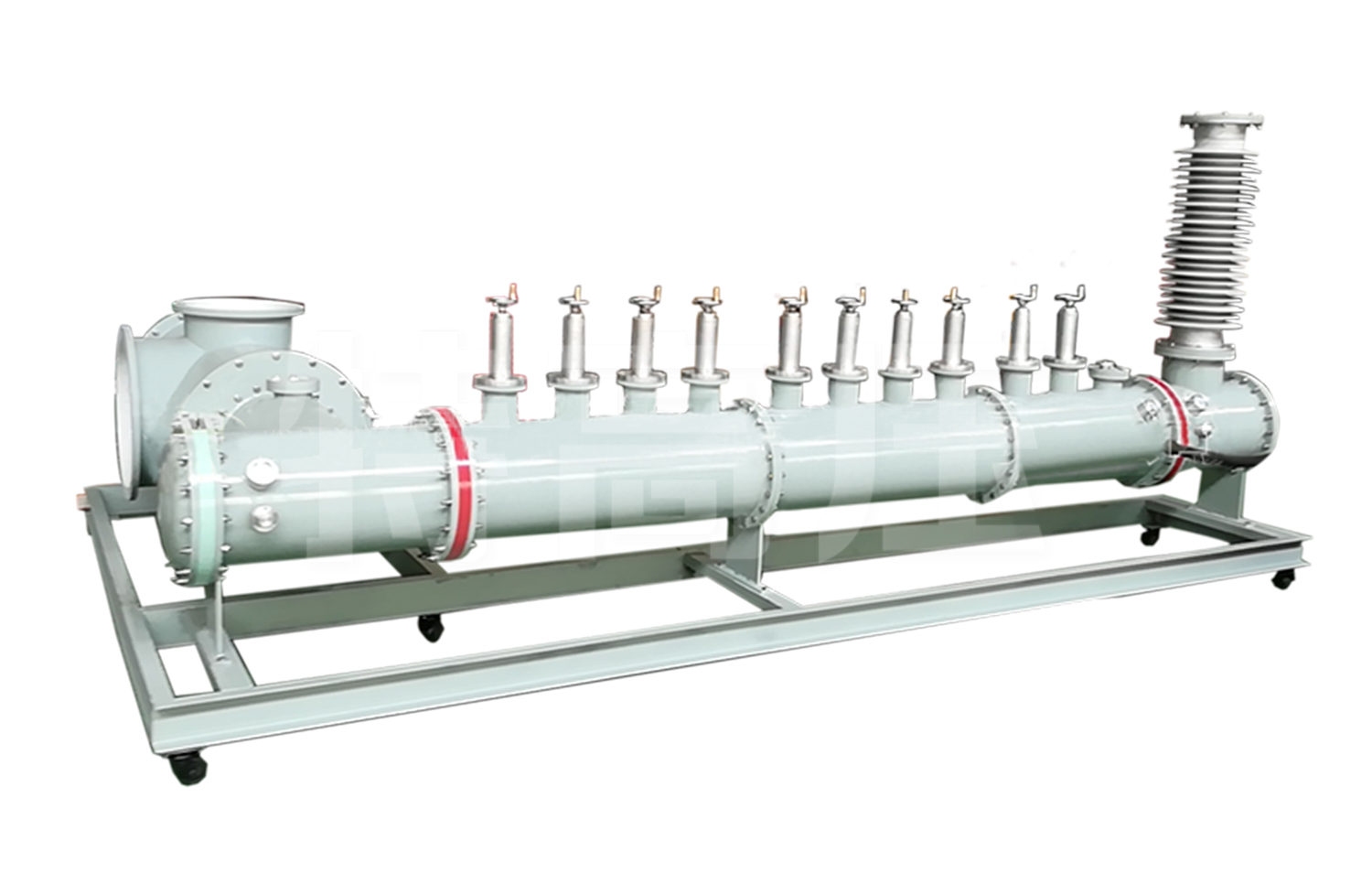

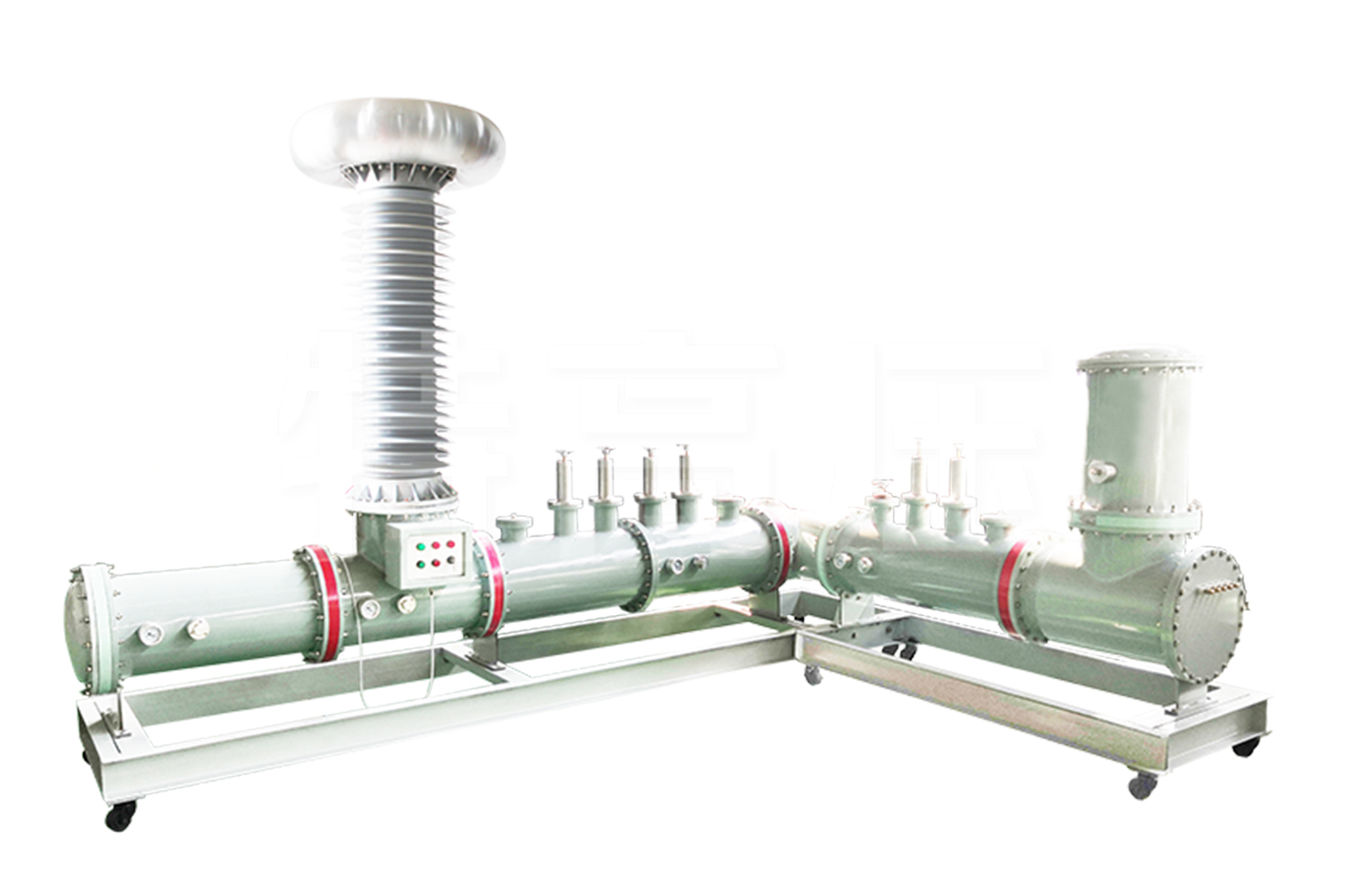

用于模擬GIS內部各種放電現象，適用于GIS局放帶電檢測的試驗研究、儀器考核
參考標準：DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86
- 測試帶寬范圍為30kHz ~ 2.0GHz
- 提供時域波形、PRPD、PRPS等多種放電圖譜
- 采用非侵入式檢測方式，測試過程中無需停電
注：關于產品購買、技術維護等服務，歡迎致電!
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質SF6氣體推向了電力設備的應用領域。由于SF6氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。我公司經過多年的努力，研究成功了充氣式 SF6 電力運行 GIS 無局放故障模擬試驗裝置，該裝置是可以模擬電力充氣式 SF6，GIS 設備運行中內部各故障或內部高壓元器件老化導致放電故障現象，是各電力科研機構、電力高等院校進行科學研究、教學，各無局放測試儀廠家進行儀器考核的重要試驗設備。
產品別稱：GIS局部放電信號發生裝置，GIS絕緣缺陷模擬實驗裝置
產品參數
（1)高壓無局放變壓器
| 額定電壓 | 100kV |
| 額定容量 | 5kVA |
| 輸入電壓 | 220V |
| 輸入電流 | 22.7A |
| 高壓電流 | 0.05A |
| 額定電壓下的局部放電量 | ≤3PC（整體系統考核） |
耦合電容器
| 額定電壓 | 100KV |
| 額定電容量 | 100pf |
| 額定電壓局部放電量 | ≤3PC |
| 放電模型 | 放電模型配置有顆粒放電 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1.該設備體積小可用最小的空間
- 2.組件重量輕。
- 3.具有能夠承受長距離運輸?shù)膱怨棠陀媒Y構
- 4.可以在無屏蔽試驗環境下完成各種試驗
- 5.所有高壓部分全部封裝在密閉的空間中保證了試驗人員的高安全性
- 6.寬范圍的應用，加裝套管能進行常規設備的耐壓試驗。
- 7.內置高壓測量和局放耦合電容器
- 8.全套設備局放小于 3pC.保證試驗數據的準確性
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
