集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器
參考標準：DL/T 553-2013
- 錄波儀接入了16路模擬量、16路開關量
- 開關輸入信號類型包括有源、無源兩種
- 長時間連續記錄模擬量的波形和有效值、開關量狀態
注：關于產品購買、技術維護等服務，歡迎致電!
錄波儀是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。
錄波儀配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。
錄波儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。
產品別稱：波形記錄儀、波形分析儀、諧波分析儀、諧波記錄儀、電量記錄分析儀、錄波儀
產品參數
技術參數
| 硬件配置 | |
| 顯示屏 | 15.6" LCD；分辨率：1366×768 |
| 存儲 | 硬盤120GB，內存4GB |

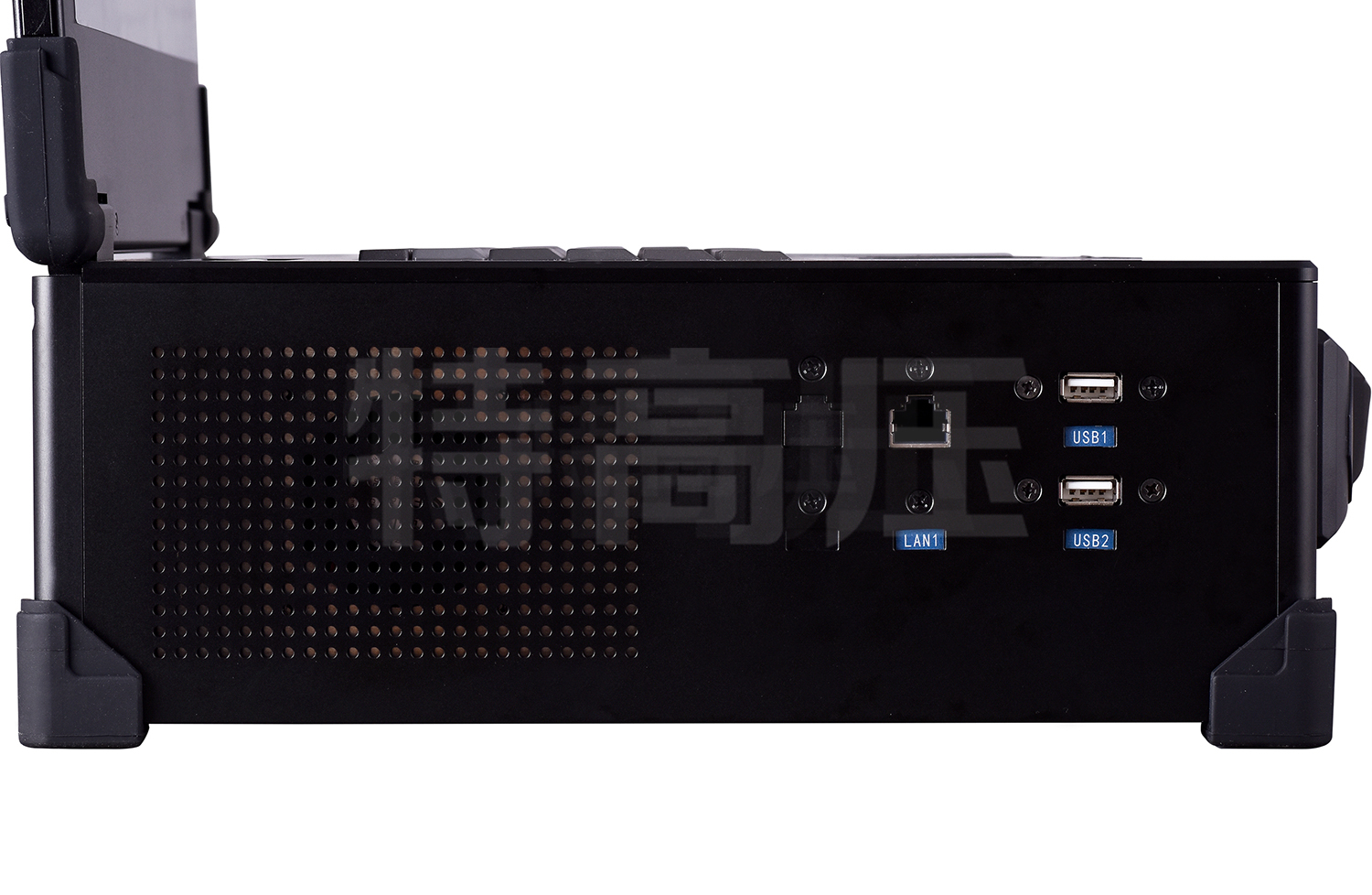

| 通訊接口 | 網絡：1個10/100Mbps 802.3u接口、2個USB接口 |
| 通道數 | |
| 模擬量 | 16路 |
| 開關量 | 16路 |
| 派生量 | 24路 |
| 輸入通道 | |
| 同步采樣頻率 | 10k/s、20k/s、50k/s、100k/s可選 |
| 安全性 | 電氣隔離耐壓3000VDC |
| 工作電源 | |
| 交流電源 | 額定電壓：?jiǎn)蜗?20V，50Hz，允許偏差-15%～+15% |
| 直流電源 | 額定電壓：220V，允許偏差-15%～+15% |
| 結構 | |
| 機箱尺寸 | 407 (寬) ×150(高)×370(深) |
| 重量 | 10kg(含鋁合金包裝箱) |
| 環境 | |
| 工作溫度 | 室內使用：-5 ～ +45℃，相對濕度5 ～ 95% |
| 存儲環境 | 室內保存：-5 ～ +45℃，濕度95rh%以下（不凝結） |

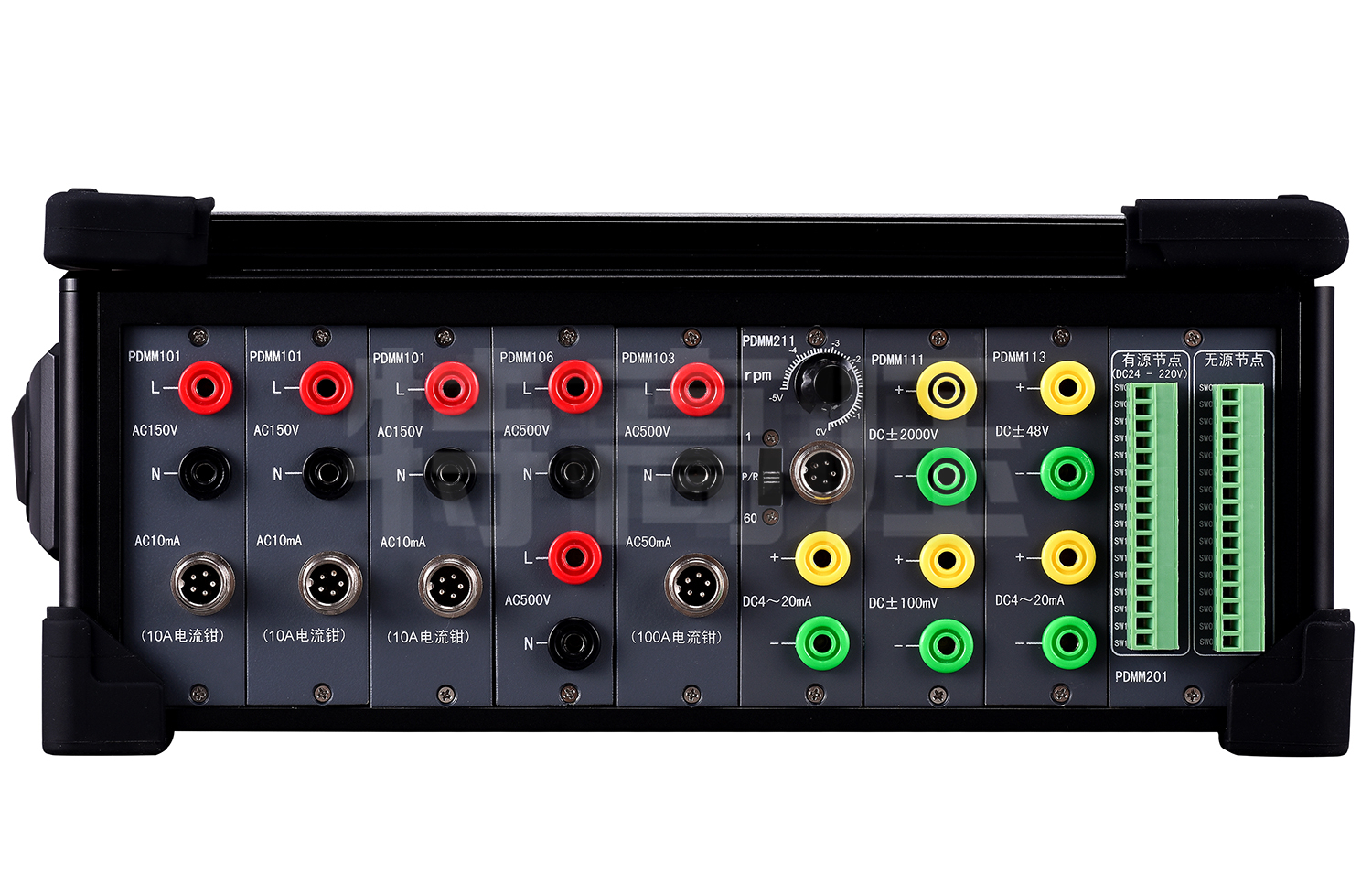

模擬通道
| 技術指標 | |
| A/D分辨率 | 16位 |
| 有效值準確度 | 0.2% |
| 通道類型 | |
| 交流信號 | 用RMS（均方根）算法計算有效值 |
| 直流信號 | 用平均值算法計算有效值 |
| 轉速信號 | 處理并提取過零點信息，計算轉速、功角等參量 |
| 4～20mA信號 | 用平均值算法計算有效值 |
| 測量范圍 | |
| 交流電壓通道 | AC150V～AC1000V |
| 交流電流通道 | 直接接入：AC10A |
| 電流鉗：AC1A～AC200A | |
| 直流電壓通道 | DC±100mV、DC±2000V |
| 直流電流通道 | 直接接入：DC±200mA |
| 霍爾電流鉗：DC±100A | |
| 轉速通道 | 光電傳感器或渦流傳感器；1：1或1：60 |
派生量
| 類型 | 準確度 |
| 頻率 | ±0.02Hz |
| 有功功率 | 0.5%，cosφ1.0～0.5 電壓＞50% 電流＞10% |
| 無功功率 | 0.5%，sinφ1.0～0.5 電壓＞50% 電流＞10% |
| 兩矢量差，兩矢量和，交流阻抗 | 0.5% |
| 功率因數/正序/負序/零序/兩相負序/同期壓差 | 1% |
| 相角差，實測功角，線路功角 | ±0.3° |
| 計算功角 | ±1.5° |
| 標量和 | 由引用參量決定 |
| 標量差 | 由引用參量決定 |
| 一次函數 | 由引用參量決定 |
開關量通道
| 通道類型 | 技術參數 |
| 有源節點8路、無源節點8路組合 | 有源節點接入DC24~220V |
| 無源節點8路、有源節點4路和開出量4路 | 有源節點接入DC24~220V |
| 開出量空節點輸出，AC220V/5A | |
| 無源節點16路 | / |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、實時監測：錄波儀接入了16路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。
- 2、發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。
- 3、故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制?？稍陔娏ο到y(tǒng)發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。
- 4、長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。最長可記錄31天，最高可選采樣頻率為10kHz。
產品視頻
產品圖集

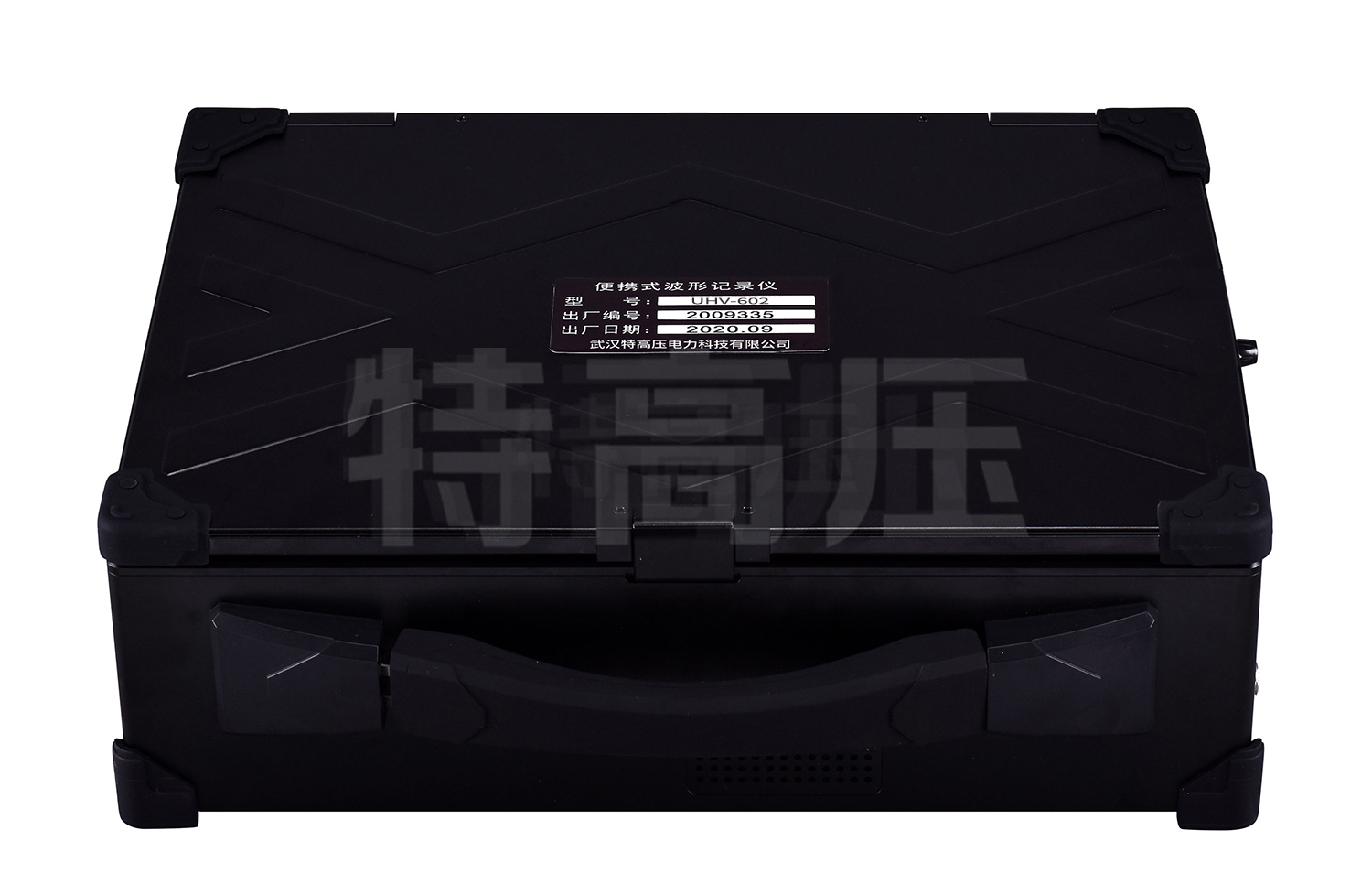

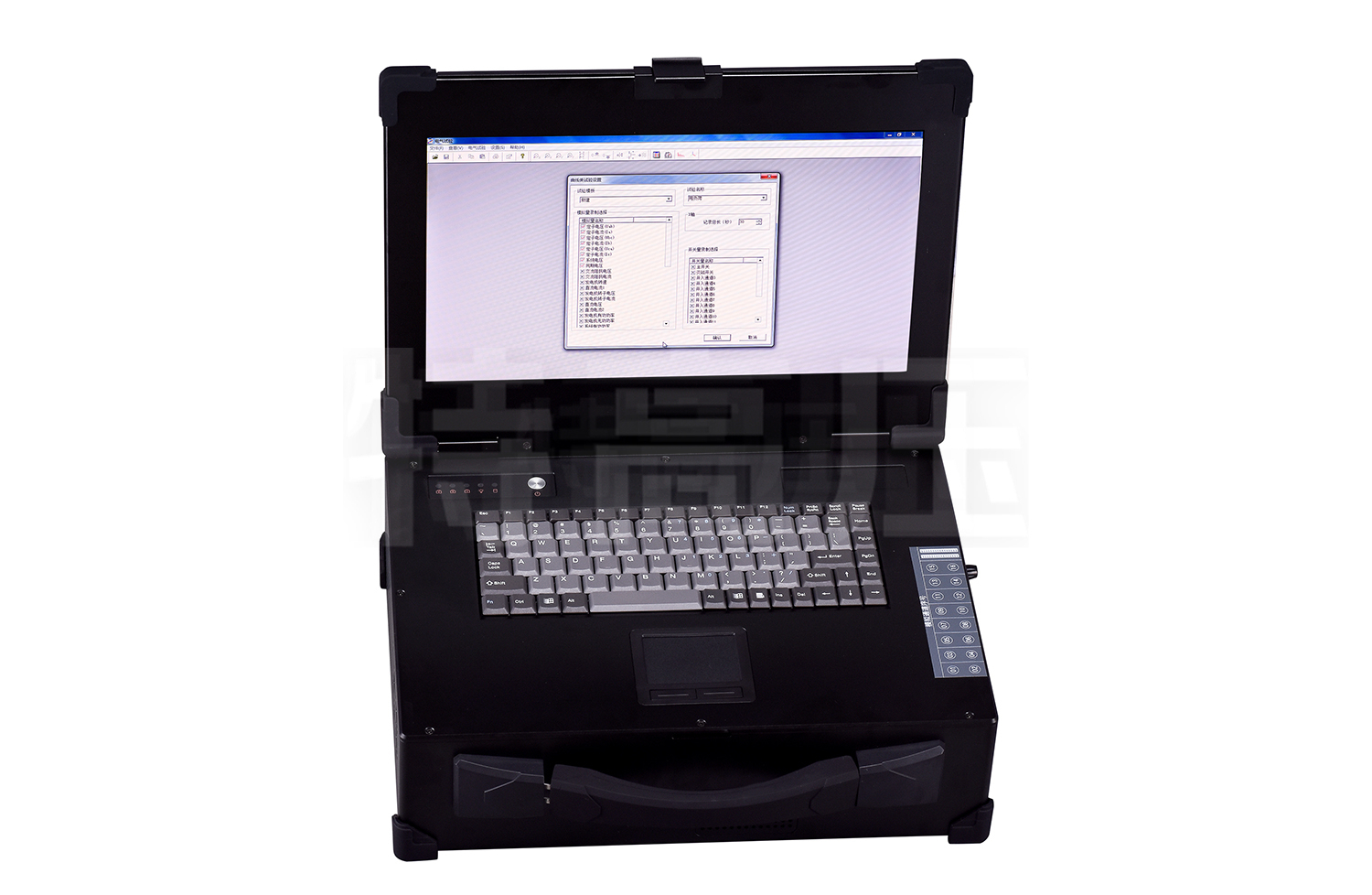

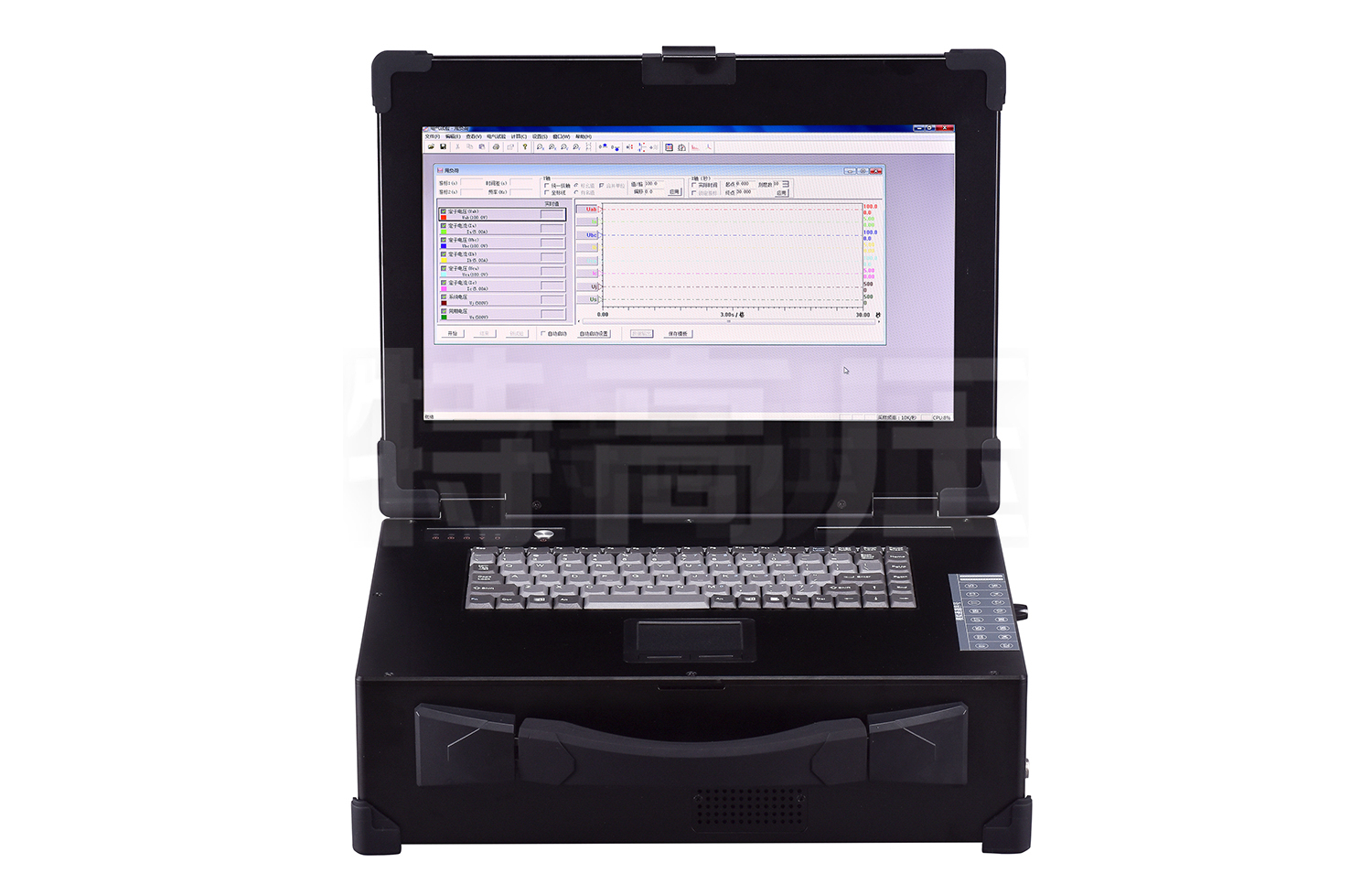

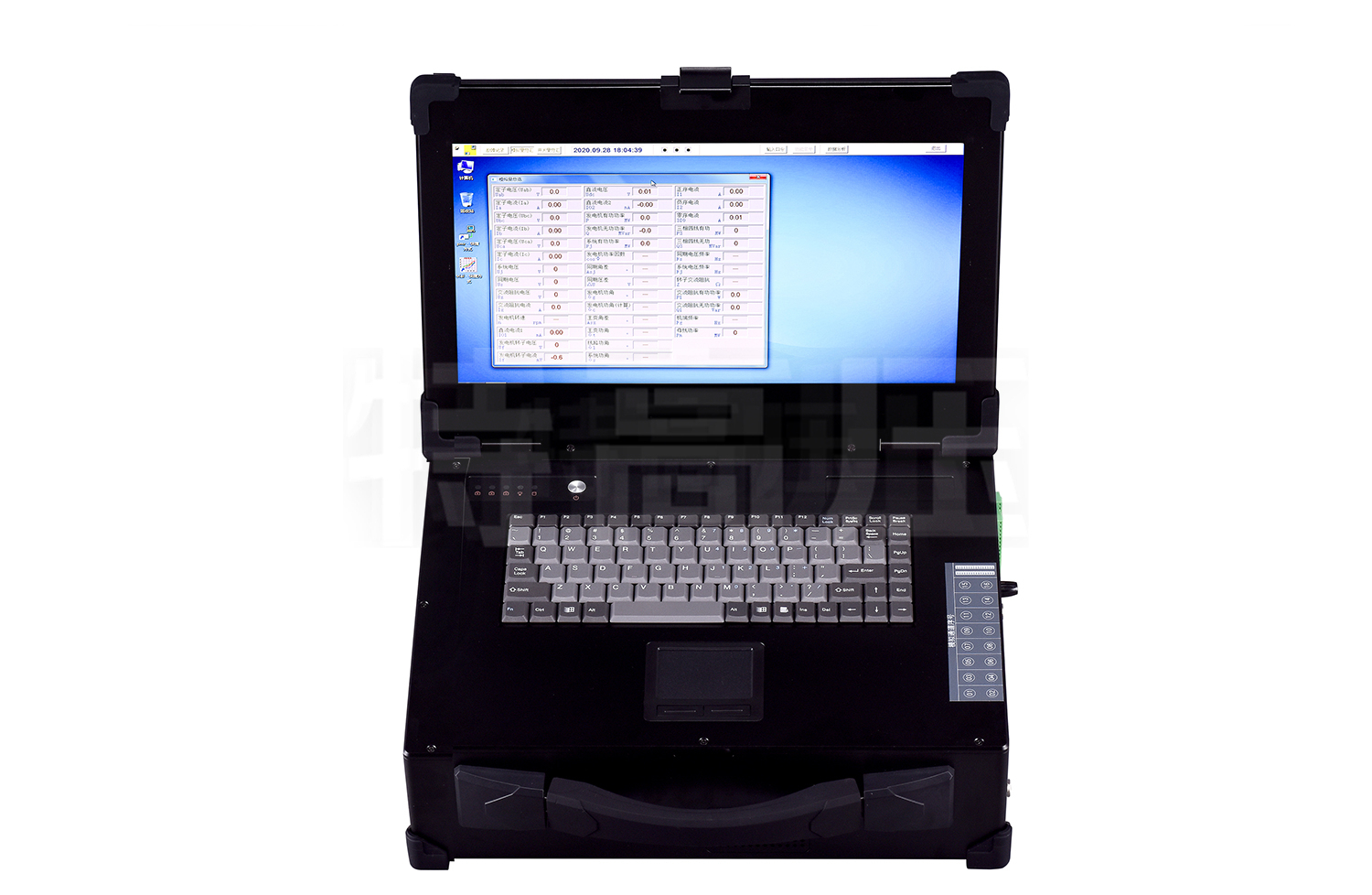

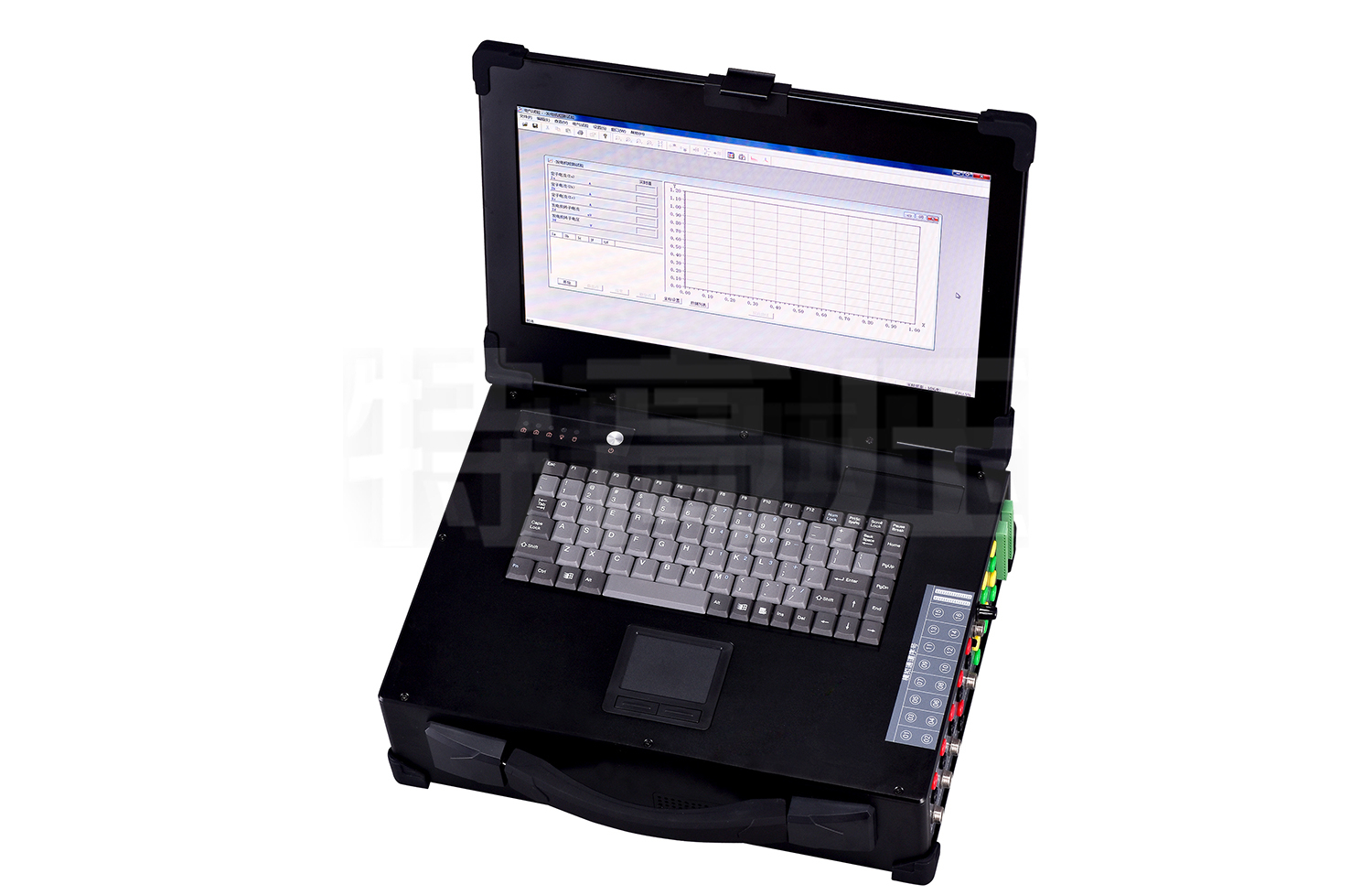

產品細節圖
