各類故障的測試，電纜路徑、電纜的尋測以及鐵路機場信號控制電纜和路燈電纜故障的精確測試
閃測儀 參考標準：DL/T849.1-2019
定點儀 參考標準：DL/T849.2-2019
路徑儀 參考標準：DL/T849.3-2019
- 整機采用高檔PP塑料機箱，小巧精致，易攜帶
- 采用多次弧反射法、低壓脈沖法、脈沖電流法、等新技術
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
電纜故障測試儀系統是我公司為了迎合電力工業電力時代的到來，在集成了電纜故障測試行業的諸多精品方案，以IT時代的快速發展為契機,將單片機及筆記本式的電纜故障測試儀徹底摒棄，在嵌入式計算機平臺的基礎上打造出適合電纜故障測試行業自身特點的網絡化電纜故障測試服務平臺，并且系統化得集成了USB通信技術,觸摸屏技術，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作?？紤]到現在地埋電纜日益增多，整套系統滿足中華人民共和國電力行業標準《DL/T849.1-2019～ DL/T849.3-2019》電力設備專用測試儀器通用技術條件，該系統測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，各類故障的測試，電纜路徑、電纜的尋測以及鐵路機場信號控制電纜和路燈電纜故障的精確測試
電纜故障測試儀系統是我公司多年來為了趕超同類產品的世界先進水平不斷探索的結果。是該公司內部多名工程師辛勤汗水的技術結晶，該產品實現了與國際水平持平，特別是全套設備在便攜性上已趕超了世界同類水平。多次脈沖法的核心技術徹底改變了傳統的測試方式，使得原來較難解決的高阻故障波形閱讀問題從根本上得以解決，經過多次脈沖產生器可以將任何復雜的高阻波形轉化為非常熟悉又便于識別的低壓脈沖短路故障波形。徹底解決了長期以來用戶不會識別復雜高阻故障波形的難題，使關鍵的粗測水平得以質的提升。
產品別稱：全智能多次脈沖電纜故障測試儀、多次脈沖電纜故障測試儀、地下電纜故障定位儀
產品參數
測試指標
| 可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。 | |
| 可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。 | |
| 可測量長度已知的任何電纜中電波傳播的速度。 | |
| 顯示方式 | 12.1英寸工業級液晶觸摸屏 |
| 存儲空間 | 固定32G |
| 測試方法 | 低壓脈沖法、沖閃電流法、多次脈沖法 |
| 操作方式 | 雙操作，觸摸筆兼觸控鼠標操作 |
| 測試距離 | ≤100km |
| 最短測試距離（盲區） | 0-5米或無盲區 |
| 精確定點誤差 | ±0.2m |
| 測試誤差 | 系統誤差小于±1% |
| 系統誤差小于±1% | 沖擊電壓≤40KV |
| 分辨率 | V/fm；V為傳波速度m/μs |
| 軟件游標 | 0.10米 |
| 采樣頻率 | 3.125MHz、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz |
| 脈沖寬度 | 50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs（軟件自動匹配） |
| 電源與功耗 | AC 220V±10% |
| 主機重量 | 6.2kg |
| 外形尺寸 | 180mm×300mm×400mm |
| 溫度 | -20℃～﹢40℃ |
| 相對濕度 | ≤80% |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用工控嵌入式計算機平臺系統，全電腦Windows系統操作平臺，集成化軟件測試。
- 2、采用12.1in大屏幕觸摸系統，觸摸筆觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮實現極強穩定性。
- 3、采用USB通信接口，采集信號穩定，主機可自動選擇最低3.125MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
- 4、軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式 ,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。
- 5、獨特的多次脈沖法產生器設計,一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5kg，真正實現全套設備輕便化。
- 6、 主機支持主機自帶WIFI接收功能，可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術人員配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作。
- 7、關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
產品視頻

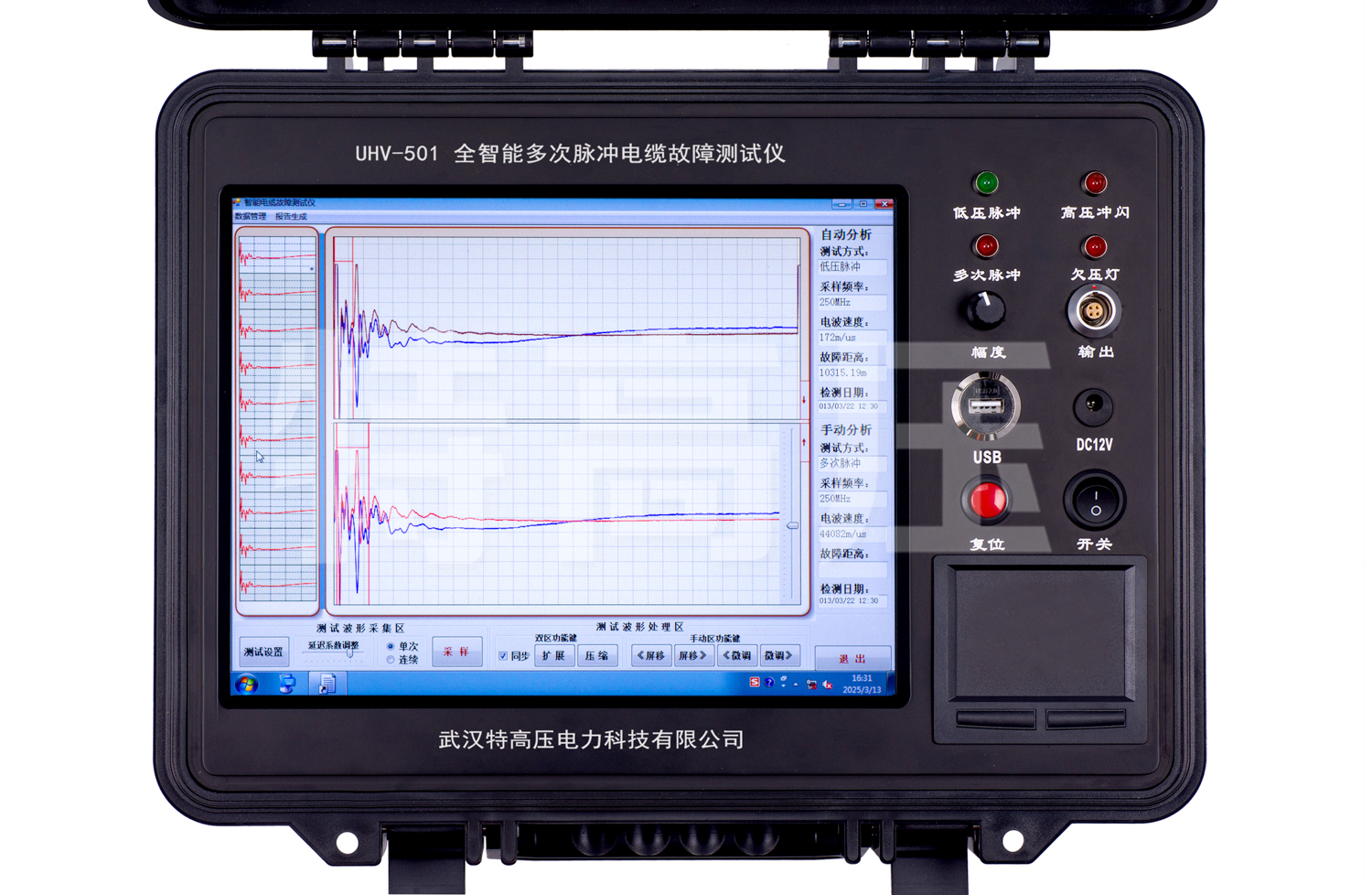

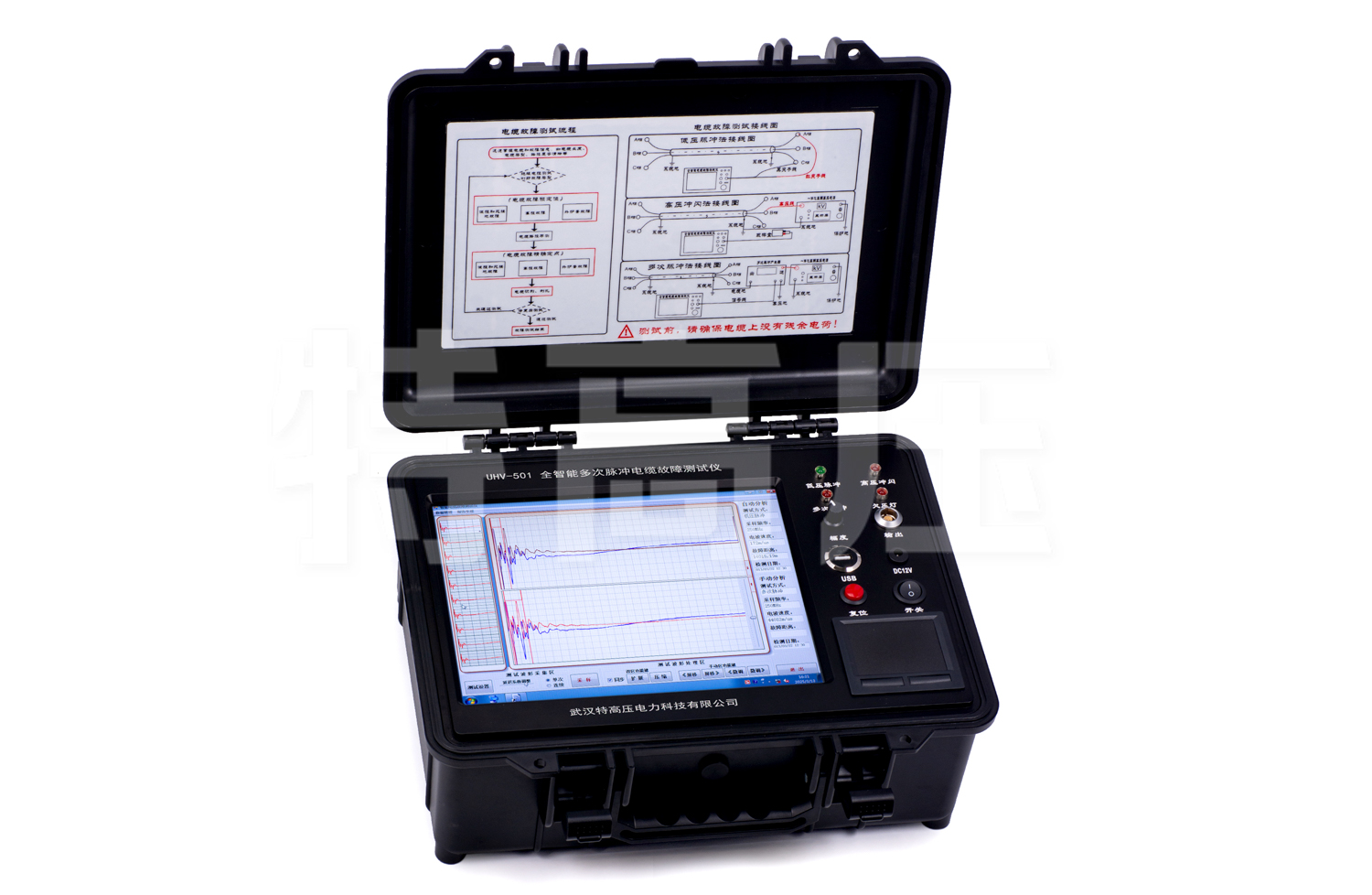

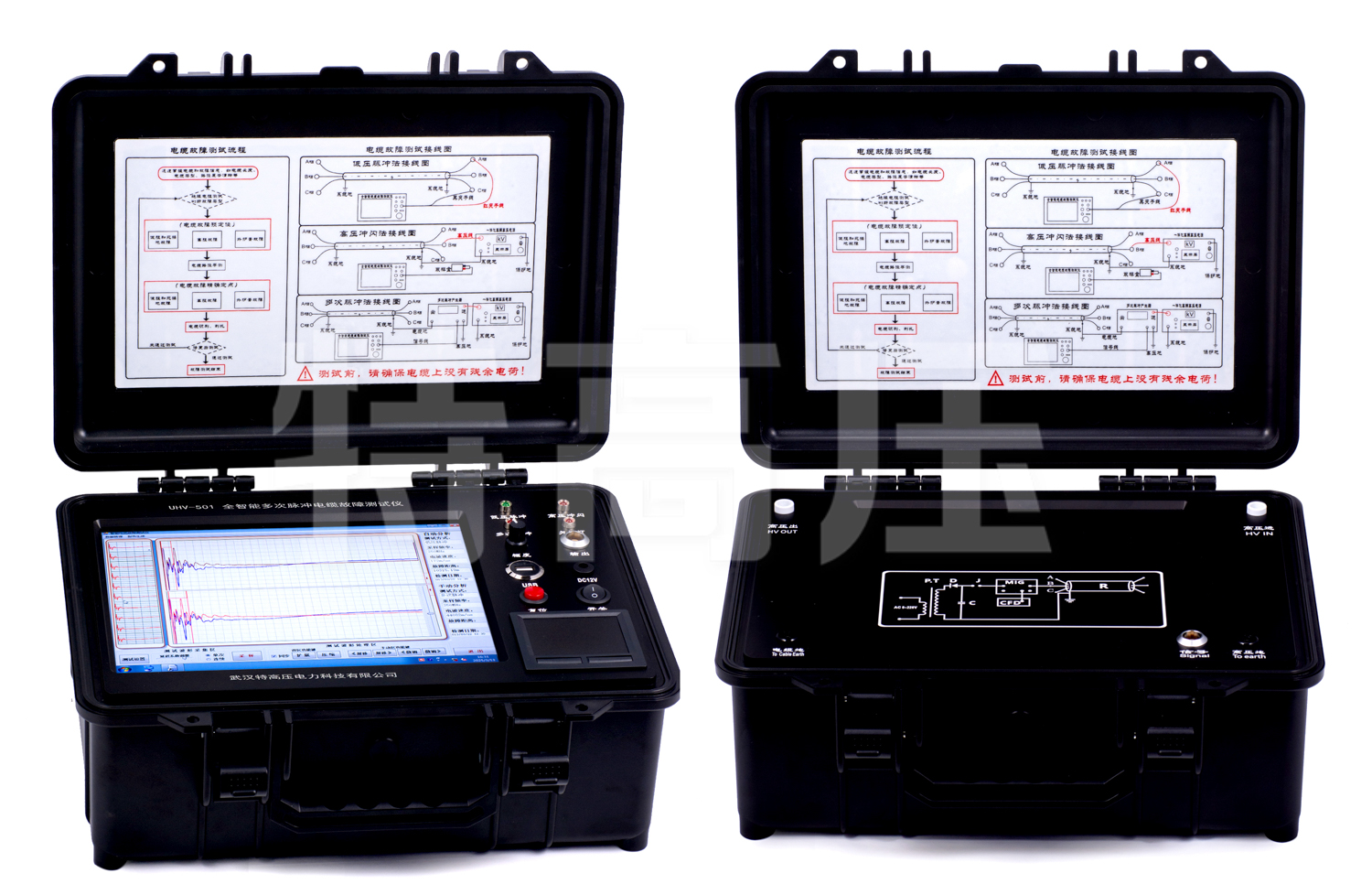

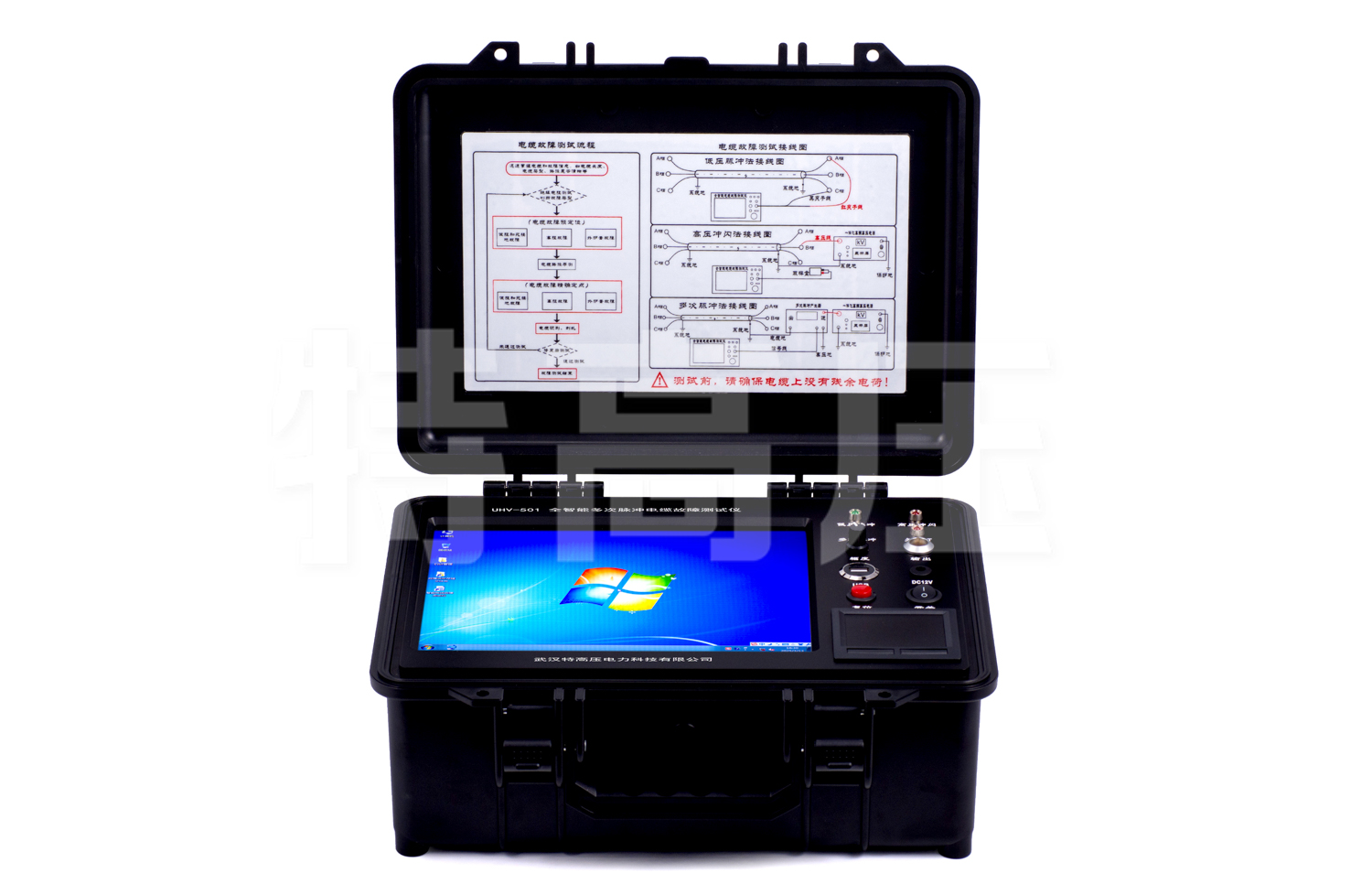

產品圖集
產品附件圖
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
