用來檢測電力器件的電氣絕緣強度和泄漏電流
參考標準：DL/T 848.1-2019
- 過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度
- 增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
操作視頻
產品圖集
資質證書
聯系我們

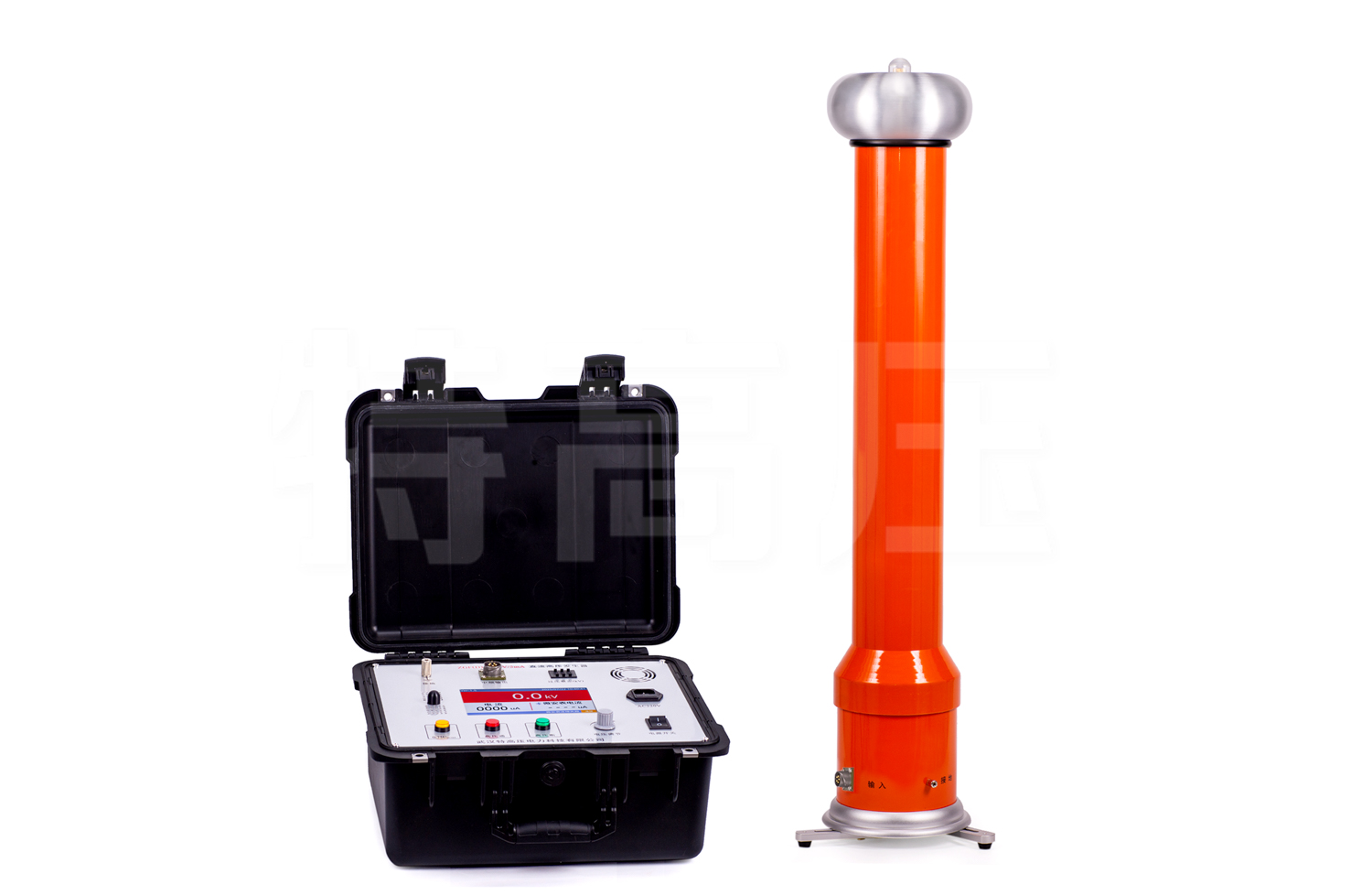

直流高壓發生器是根據中國最新電力行業標準DL/T 848.1-2019《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用中頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。增加無線微安表，適應遠距離測量場景，同屏顯示高壓端低壓端電流，選用進口中頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用更為輕便的設計方案：倍壓筒和主機放置在不同的機箱內，主機更為輕便，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、智能型直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器
產品參數
規格參數
| 規格參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
| 額定電壓(kV) | 200 | 200 | 200 | 300 | 300 | 300 |
| 額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
| 額定功率(W) | 400 | 600 | 1000 | 600 | 900 | 1500 |
| 控制箱質量 | 5.5 | 6.0 | 6.5 | 10.5 | 10.5 | 10.5 |
| 倍壓筒質量 | 8.7 | 9 | 9 | 24 | 24 | 24.5 |
| 倍壓筒高度 | 970 | 970 | 970 | 1250 | 1250 | 1250 |
技術參數
| 電壓精度 | ±(1.0%讀數＋2個字) |
| 電流精度 | ±(1.0%讀數＋2個字) |
| 紋波系數 | ≤0.5% |
| 電壓穩定度 | 電源電壓變化±10%時≤1% |
| 過載能力 | 空載電壓可超出額定電壓 10%使用 10 分鐘 |
| 最大充電電流為 1.25 倍額定電流 | |
| 電源 | 單相交流50Hz 220V±10% |
| 工作方式 | 間斷使用：額定負載 30 分鐘 |
| 1.1 倍額定電壓使用：10 分鐘 | |
| 工作環境 | 溫度：-10℃～+40℃ |
| 相對濕度：室溫為 25℃時不大于 85%（無凝露） | |
| 海拔高度：1500 米以下 | |
| 帶電容負荷能力 | 被試品電容量無限制 |
| 結構特點 | 電氣絕緣倍壓筒 |
| 空氣絕緣、無泄漏之慮 | |
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%），最適合氧化鋅避雷器試驗 |
| 過壓保護采用數字撥碼開關，一目了然 | |
| 便攜式機箱，現場更方便 |
注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權。
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、輸出電壓穩定：采用中頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。接線操作簡單。
- 2、保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
- 3、0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
- 4、零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
- 5、過壓設定：過壓整定選用數字撥碼開關，操作簡單，具有較高的整定精度。

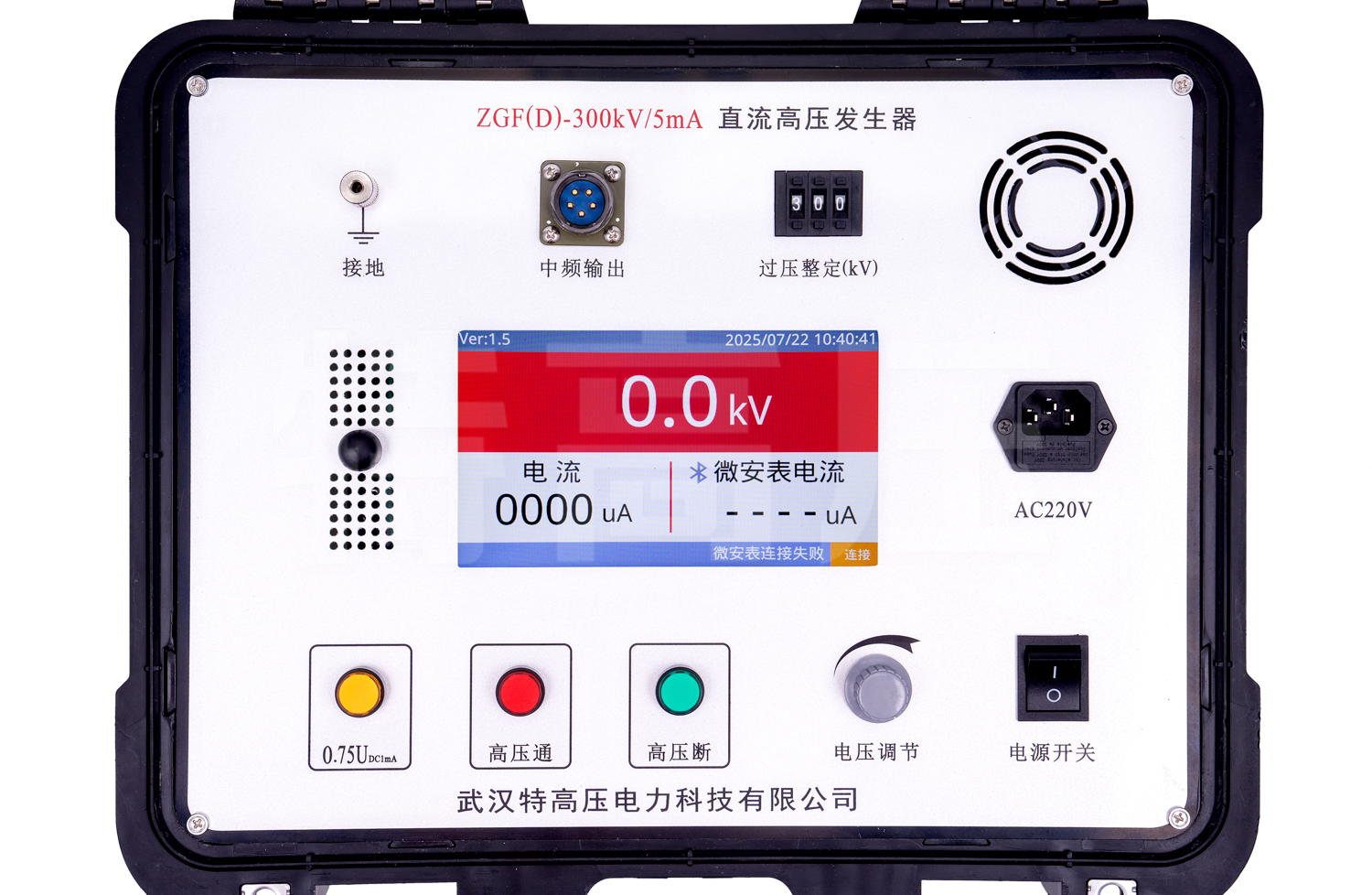

- 6、屏幕一體式設計：選用高分辨率，高亮度LED屏幕的設計方案，電壓和電流，高壓端電流同屏顯示，便于觀察記錄，主機和倍壓筒分別放置在不同的機箱內，使主機更加輕便。選用進口中頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
- 7、性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
- 8、操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
- 9、無線微安表：微安表可與儀器遠距離無線連接，精度高，傳輸速率快，便于遠距離測試場景，將高壓端電流直接顯示在儀器上，便于對比觀察。
產品視頻
產品圖集
產品附件圖
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
