對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗
參考標準：GB 50150-2016，GB/T 8218-1987，DL/T 474.4-2018
- 性能穩定，抗干擾性強
- 選材優良，質量可靠，穩定性好
- 操作簡單，易上手
注：關于產品購買、技術維護等服務，歡迎致電!
工頻耐壓試驗裝置它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
產品別稱：工頻耐壓試驗裝置、工頻耐壓試驗設備、工頻耐壓試驗成套裝置、工頻試驗變壓器
產品參數
組合形式
| 全自動控制臺/箱 | 指針式控制臺/箱 | 數顯式控制臺/箱 | |
| 干式試驗變壓器 | 干式變+全自動控制臺/箱 | 干式變+指針式控制臺/箱 | 干式變+數顯式控制臺/箱 |
| 充氣式試驗變壓器 | 充氣變+全自動控制臺/箱 | 充氣變+指針式控制臺/箱 | 充氣變+數顯式控制臺/箱 |
| 油浸式試驗變壓器 | 油式變+全自動控制臺/箱 | 油式變+指針式控制臺/箱 | 油式變+數顯式控制臺/箱 |
試驗變壓器規格參數
| 規格 | 容量(kVA) | 高壓輸出電壓(kV) | 高壓輸出電流(mA) | 低壓輸入 | 變比 | |
| V | A | |||||
| 1.5kVA/50kV | 1.5 | 50 | 30 | 200 | 7.5 | 500 |
| 3kVA/50kV | 3 | 50 | 60 | 200 | 15 | 500 |
| 5kVA | 5 | 50 | 100 | 200 | 25 | 500 |
| 5 | 100 | 50 | 200 | 1000 | ||
| 10kVA | 10 | 50 | 200 | 220/380 | 50/26 | 500 |
| 10 | 100 | 100 | 200/380 | 1000 | ||
| 20kVA | 20 | 50 | 400 | 380 | 53 | 500 |
| 20 | 100 | 200 | 380 | 1000 | ||
| 20 | 150 | 133 | 380 | 1500 | ||
| 30kVA | 30 | 50 | 600 | 380 | 79 | 500 |
| 30 | 100 | 300 | 380 | 1000 | ||
| 30 | 150 | 200 | 380 | 1500 | ||
| 30 | 200 | 150 | 380 | 2000 | ||
| 30 | 250 | 120 | 380 | 2500 | ||
| 50kVA | 50 | 50 | 1000 | 380 | 132 | 500 |
| 50 | 100 | 500 | 380 | 1000 | ||
| 50 | 150 | 333 | 380 | 1500 | ||
| 50 | 200 | 250 | 380 | 2000 | ||
| 50 | 250 | 200 | 380 | 2500 | ||
| 100kVA | 100 | 100 | 1000 | 3000 | 33 | 1000 |
| 100 | 150 | 666 | 3000 | 1500 | ||
| 100 | 200 | 500 | 3000 | 2000 | ||
| 150kVA | 150 | 150 | 1000 | 3000 | 50 | 1500 |
| 150 | 200 | 750 | 3000 | 2000 | ||
| 150 | 250 | 600 | 3000 | 2500 | ||
| 200kVA | 200 | 200 | 1000 | 3000 | 66 | 2000 |
| 200 | 250 | 800 | 3000 | 2500 | ||
| 300kVA | 300 | 200 | 1500 | 3000 | 100 | 2000 |
| 300 | 250 | 1200 | 3000 | 2500 | ||
控制箱/臺規格參數
| 規格 | 容量 | 電源 | 輸出 | 參考重量 | 備注 | |||
| 相數 | （V） | （A） | （V） | （A） | ||||
| 2/220 | 2 | 1 | 220 | 50 | 0~220 | 10 | 14 | / |
| 3/220 | 3 | 1 | 220 | 50 | 0~220 | 15 | 16 | / |
| 5/220 | 5 | 1 | 220 | 50 | 0~220 | 25 | 18 | / |
| 10/220 | 10 | 1 | 220 | 50 | 0~220 | 50 | 80 | / |
| 15/400 | 15 | 2 | 380 | 50 | 0~430 | 37.5 | 90 | / |
| 20/400 | 20 | 2 | 380 | 50 | 0~430 | 50 | 100 | / |
| 25/400 | 25 | 2 | 380 | 50 | 0~430 | 62.5 | 120 | / |
| 30/400 | 30 | 2 | 380 | 50 | 0~430 | 75 | 140 | / |
| 50/400 | 50 | 2 | 380 | 50 | 0~430 | 125 | 160 | / |
| 100/400 | 100 | 2 | 380 | 50 | 0~430 | 250 | 50 | 調壓器外配 |
| 150/3000 | 150 | 2 | 380 | 50 | 0~430 | 50 | 50 | |
| 200/3000 | 200 | 2 | 380 | 50 | 0~430 | 65 | 50 | |
| 250/3000 | 250 | 2 | 380 | 50 | 0~430 | 84 | 50 | |
| 300/3000 | 300 | 2 | 380 | 50 | 0~430 | 100 | 50 | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、選材優良，質量可靠，穩定性好
- 2、接線簡單直觀，操作簡單明了，可適應多種應用場合
- 3、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾強
- 4、絕緣可靠性好、外形美觀
產品視頻
產品圖集
單品展示

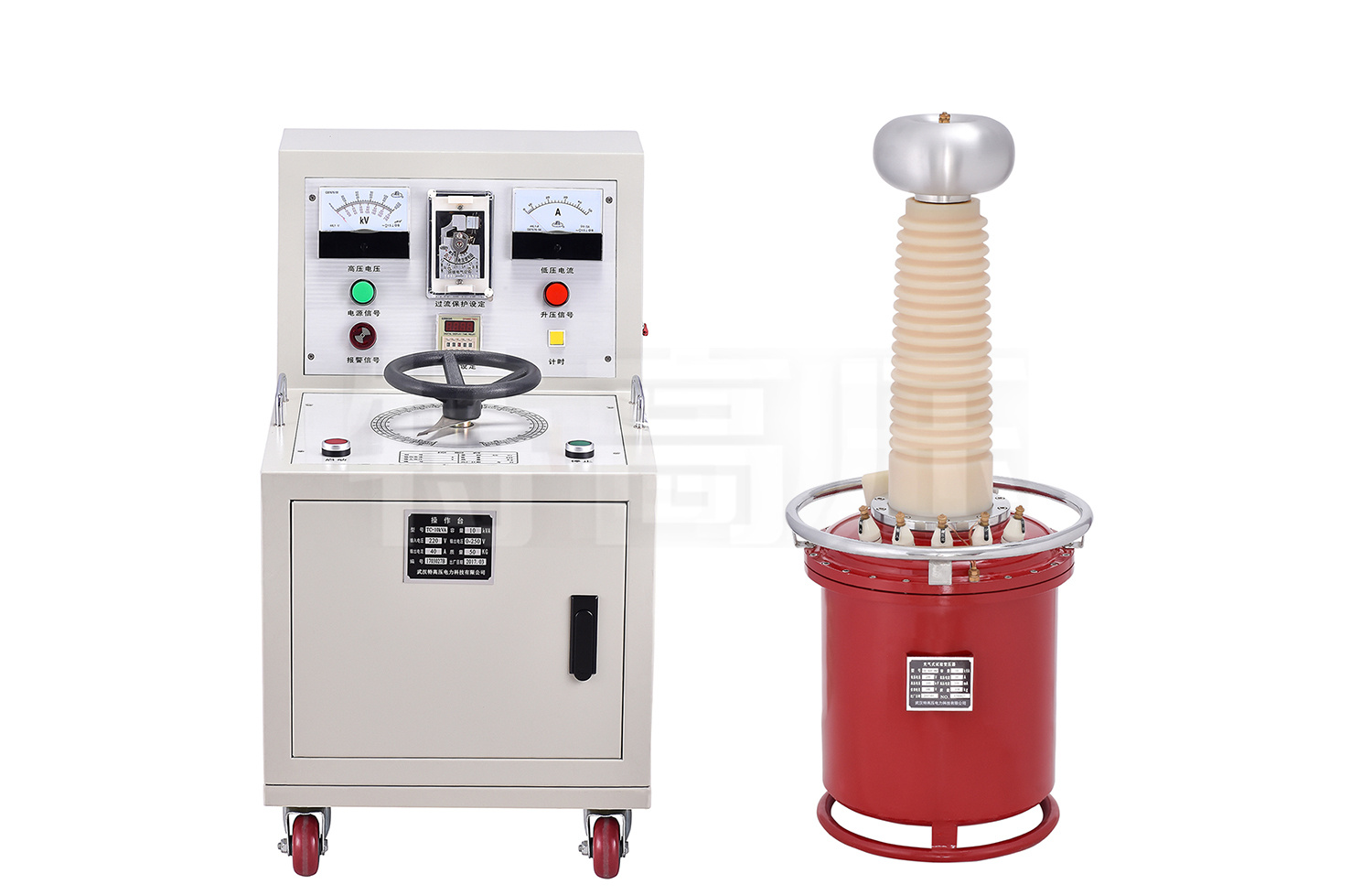

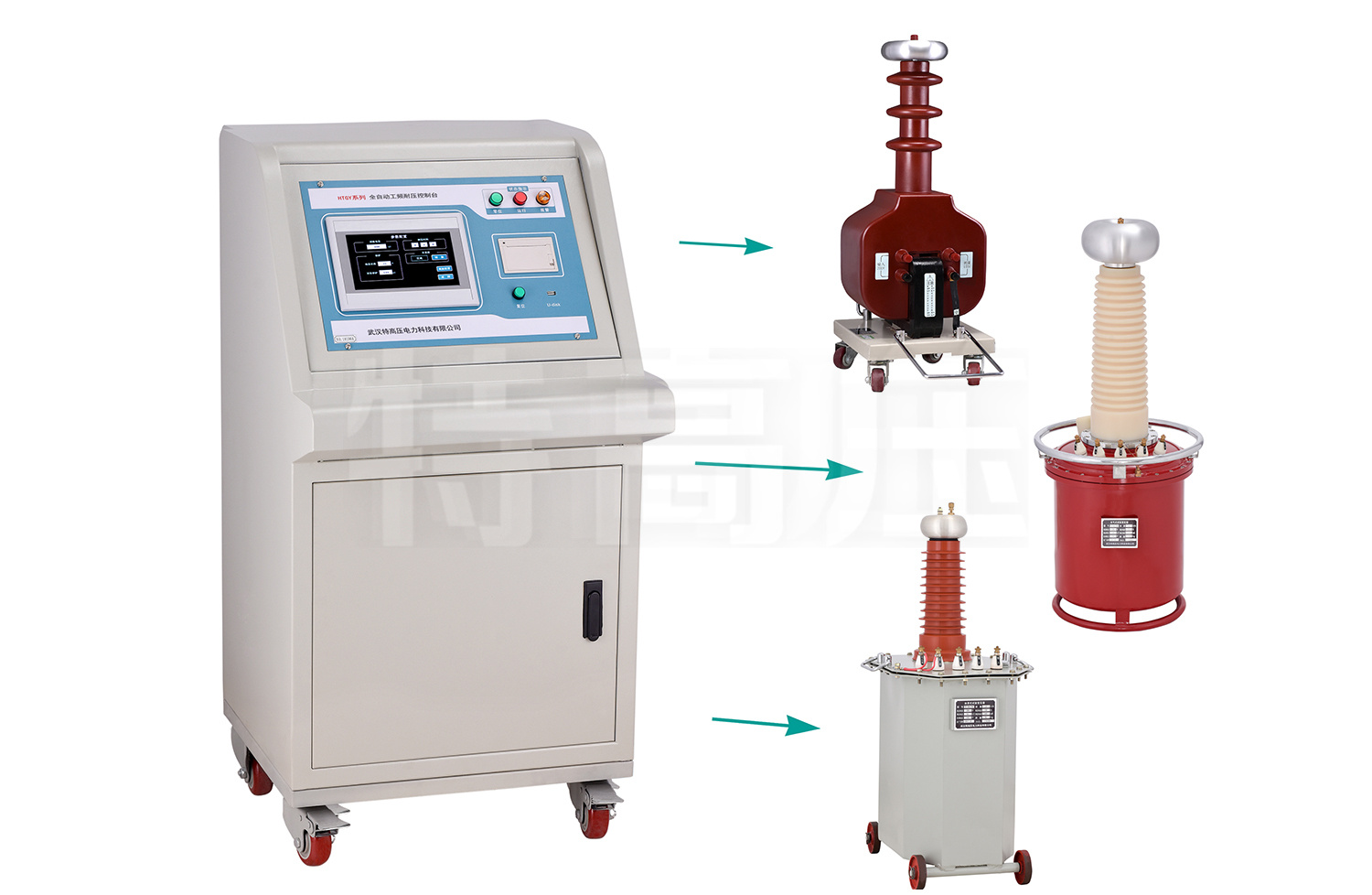

全自動控制臺+試驗變壓器組合

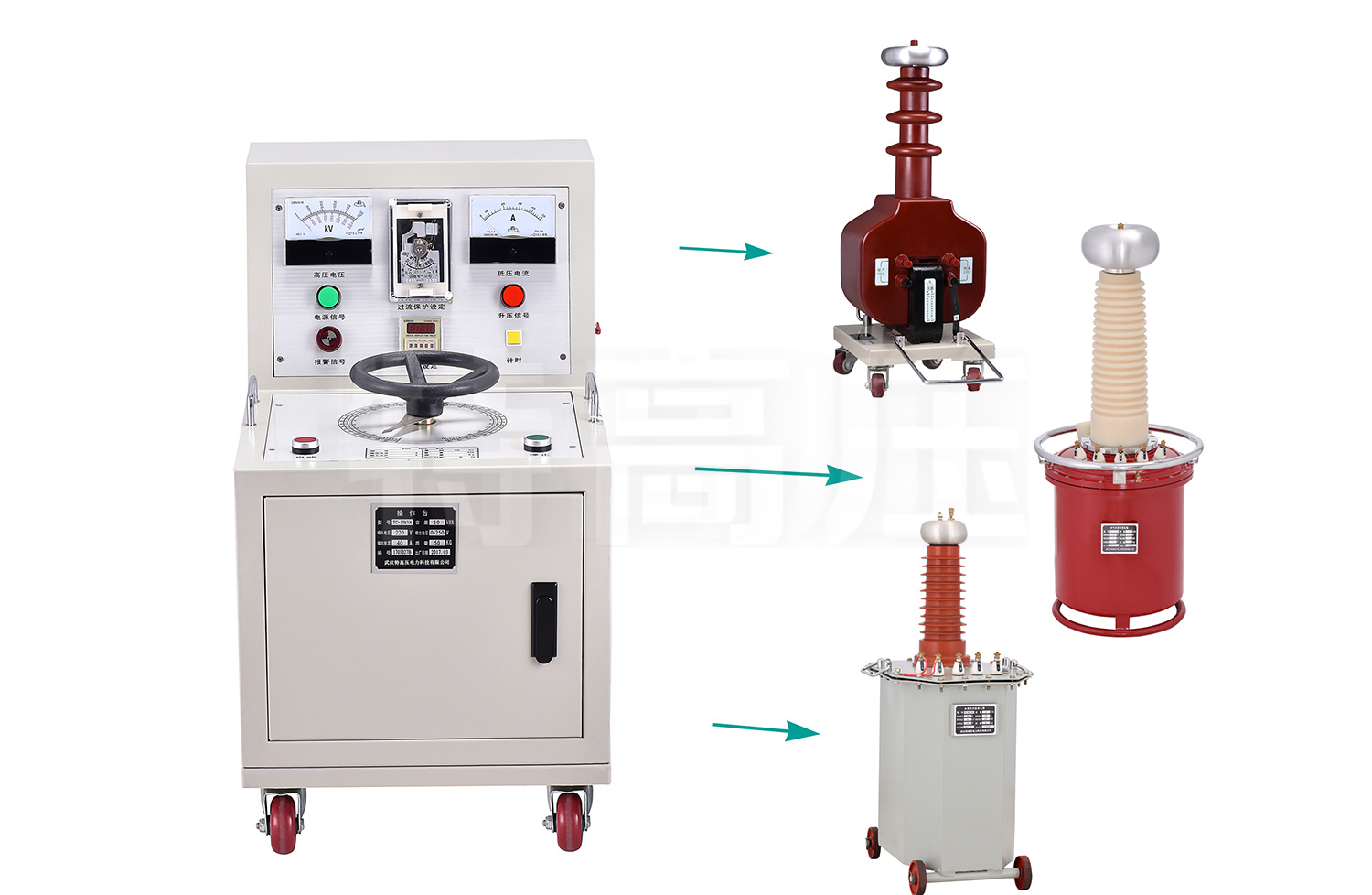

指針式控制臺+試驗變壓器組合

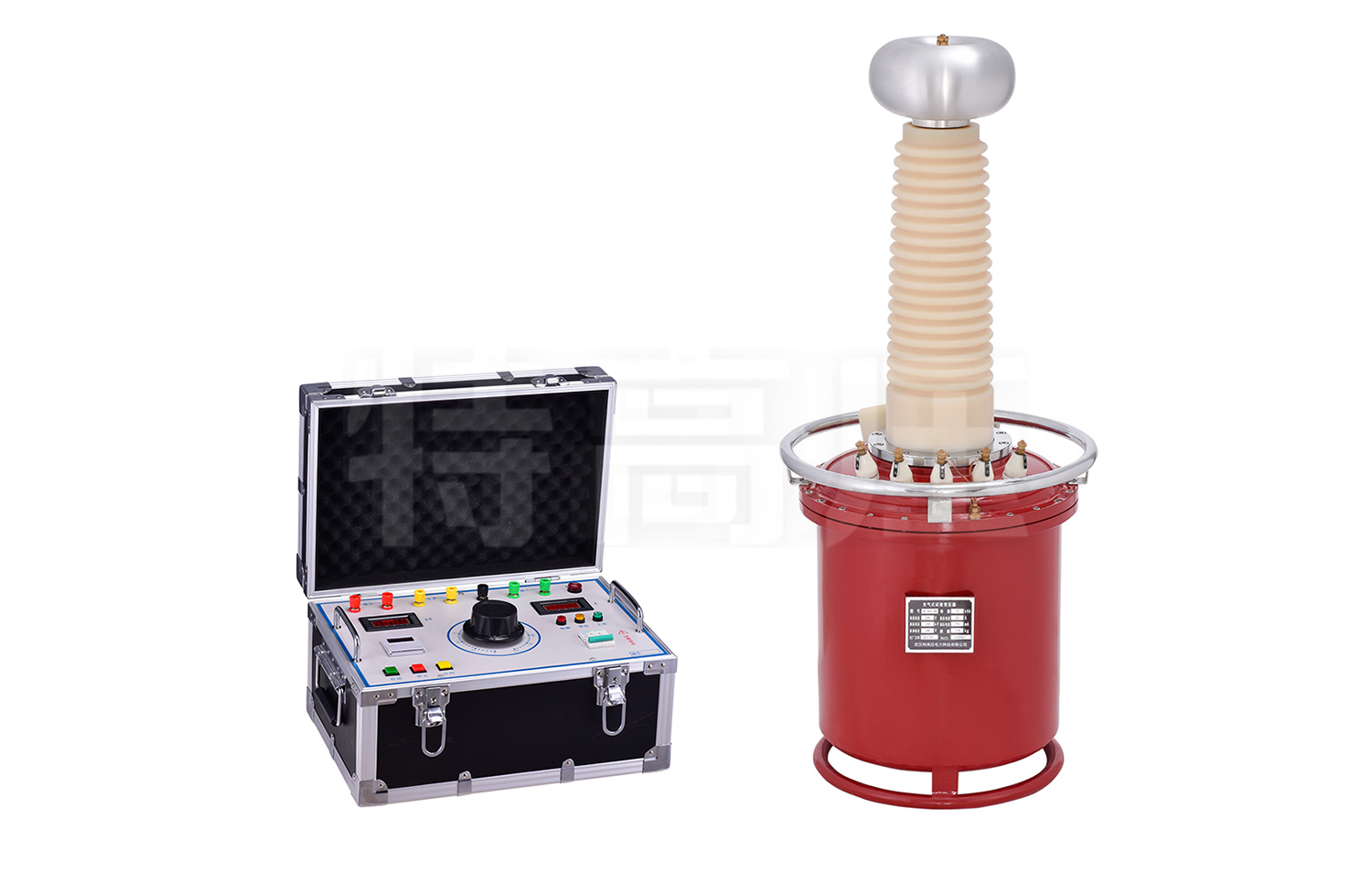

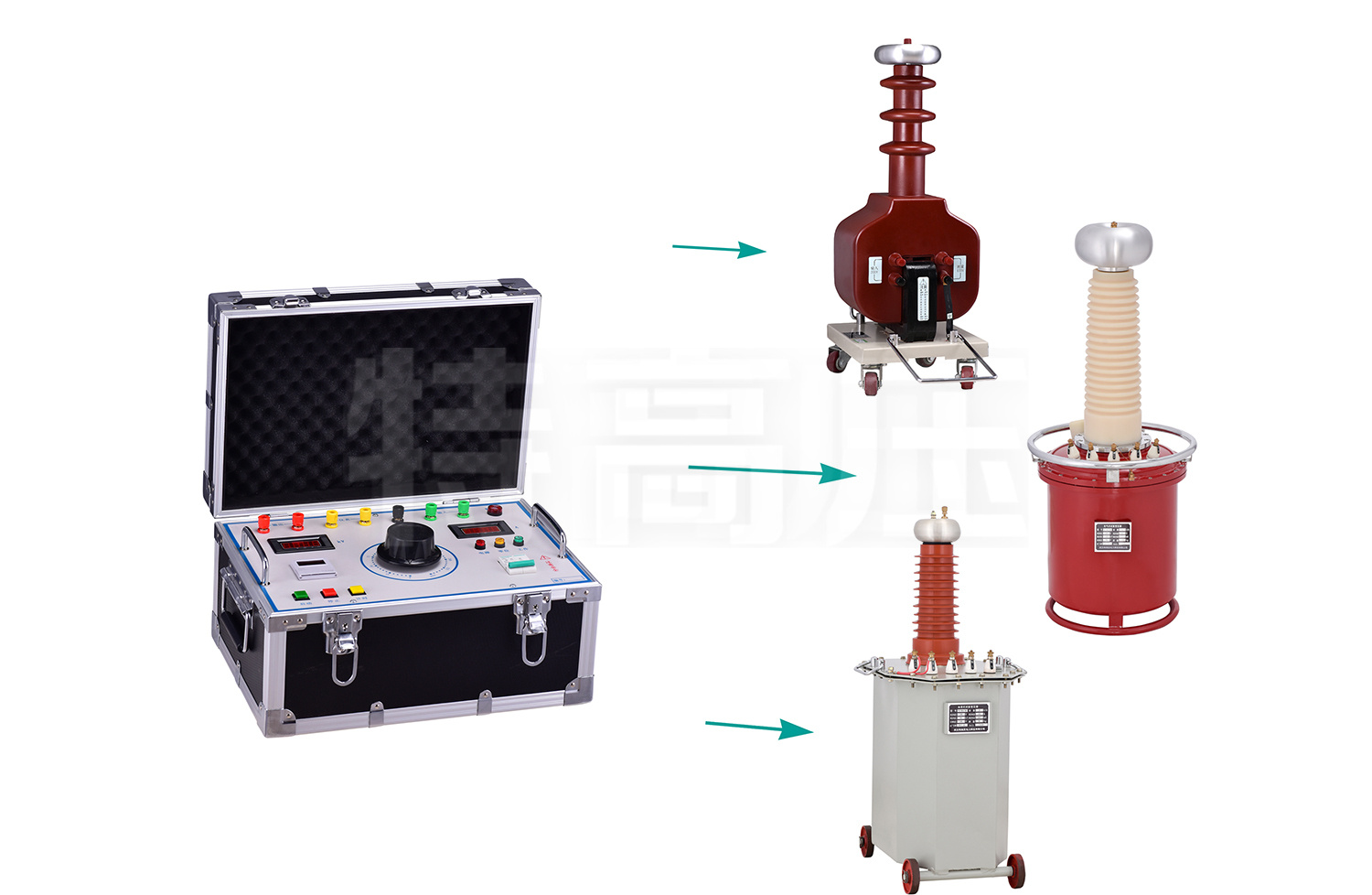

數顯式控制箱+試驗變壓器組合
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
