智能型互感器校驗儀用于PT、CT的誤差及阻抗、導納測試
參考標準：JJG 313-2010，JJG 314-2010
- 大屏320×240點陣液晶，帶長壽命背光照明
- 自動判斷極性錯誤，變比錯誤及具有虛擬儀器開放功能
- 徹底解決S級測量問題、自動切換量程
注：關于產品購買、技術維護等服務，歡迎致電!
電流互感器和變壓器很相像，變壓器接在線路上，主要用來改變線路的電壓，而電流互感器接在線路上，主要用來改變線路的電流，所以電流互感器從前也叫做變流器。后來，一般把直流電變成交流電的儀器設備叫做變流器，把改變線路上電流大小的電器，根據它通過互感的工作原理，叫做電流互感器。
產品別稱：互感器校驗儀、互感器現校儀、全自動互感器校驗儀、全自動電流互感器校驗儀、全自動電壓互感器測試儀、互感器現場校驗儀、電流互感器現場校驗儀、電壓互感器現場校驗儀
產品參數
技術參數
| 設備使用環境 | 溫度：5℃～40℃ | 相對濕度：<80%(25℃時) |
| 海拔高度：<2500m | ||
| 電源頻率：50Hz±0.5Hz | 電源電壓：220V±5V | |
| 測量范圍 | 同相分量(%)：0.0001～200.0 | 分辨率：0.0001 |
| 正交分量(分)：0.001～700.0 | 分辨率：0.001 | |
| 阻抗(Ω)：0.0001～20.0 | 分辨率：0.0001 | |
| 導納：0.0001～20.0 | 分辨率：0.0001 | |
| 基本誤差 | 同相分量 | ΔX=±(X×2%＋Y×2%)±Dx(有1級可選) |
| 正交分量 | :ΔY=±（X×2%＋Y×2%×34.48）(有 1 級可選) | |
| "X"、"Y"——儀器的顯示值 | ||
| "Dx,Dy"——儀器的量化誤差 | ||
| Dx=2，Dy=5 | ||
| 百分表 |
1.5級(有1級可選) |
|
| 工作范圍 | 電流 | (1%～149%)In (In =5A) |
| (5%～149%)In (In =1A) | ||
| 電壓 | (5%～149%)Un (Un =100V，150V，100V/3) | |
| (5%～149%)Un (Un =100V/3) | ||
| 工作負荷 | 電流 | TO對TX＜0.12Ω cosΦ=1 |
| 電壓 | a對x＜0.25VA (100V) | |
| 極性錯誤指示 | 當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過180%時，應有極性指示。 | |
| 注意：如果大于額定工作電流(電壓)的10%以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流(電壓)，以免燒壞儀器。 | ||
| 變比錯誤指示 | 當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。 | |
| 絕緣和耐壓試驗及說明 | 端子TX端子相通 | |
| 電源插座對外殼能承受1.5kV，1min耐壓 | ||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用5寸液晶顯示，可視范圍大，帶長壽命背光照明，方便使用，優于很多廠家的顯示技術（比如山西互感器廠的數碼管校驗儀）
- 2、全中文操作界面，界面美觀
- 3、高度集成化：誤差，信號狀態全部集成在顯示器上，直觀
- 4、高度智能化：二次開路，接線錯誤，變比錯誤，急性錯誤等報警信息直接顯示在校驗儀液晶上面
- 5、能夠自動實現互感器測量，能夠自動切換電流電壓負載箱，不需要人為的干預切換
- 6、儀器能夠達到1級。目前市場上校驗儀大多數采用阻容移相90°方法來實現數據測量，這種方法易受到環境溫度、電源頻率影響，上述環境一旦發生變化，其測量數據將受到很大的影響
- 7、百分表、比差、角差采用特大字體顯示，方便用戶觀測
- 8、完全滿足JJG314-2010和JJG314-2010要求，自動采樣
- 9、自動判斷極性錯誤，變比錯誤
- 10、上位機軟件具有虛擬儀器開放功能
- 11、徹底解決S級測量問題
- 12、自動切換量程
- 13、采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題
- 14、功耗：＜15VA（不帶微型打印機）、＜25VA（帶微型打印機）
- 15、諧波抑制比: ＞40db
- 16、外形尺寸：260mm（長）×350mm (寬)×150mm（高）
- 17、采重量：6Kg
- 18、本設備已經申請了專利，專利號：ZL 2014 3 0215944.1

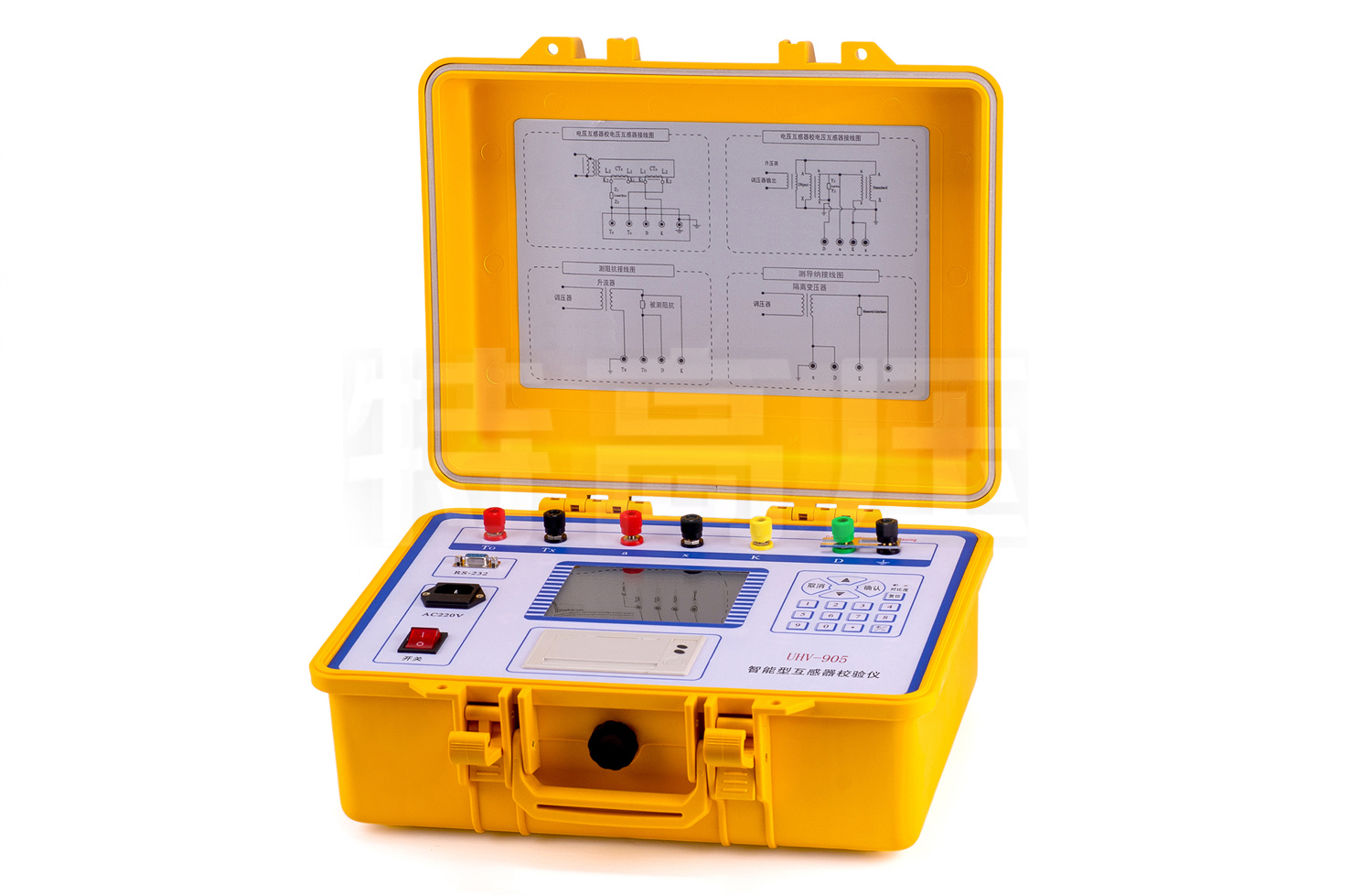

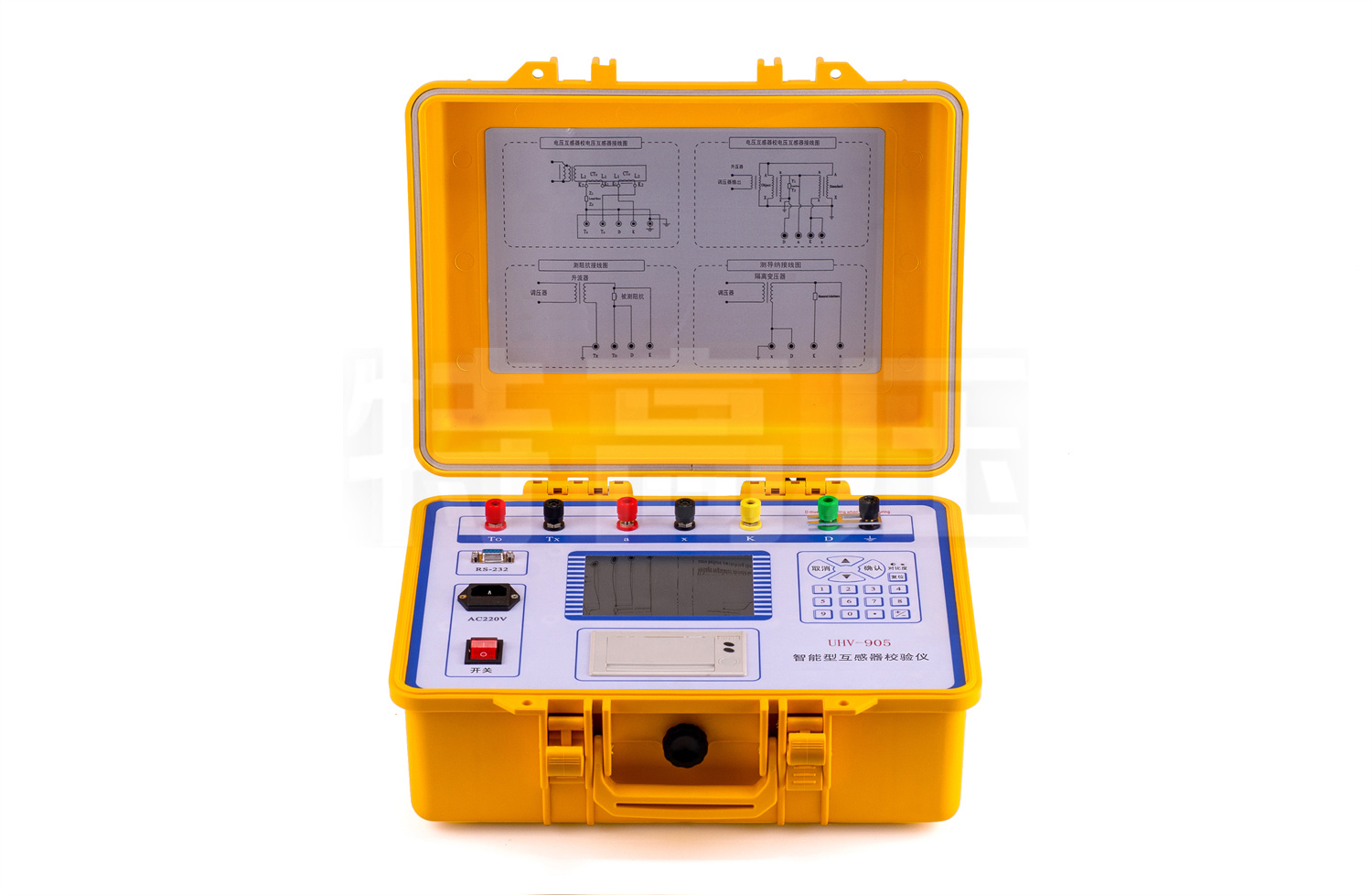

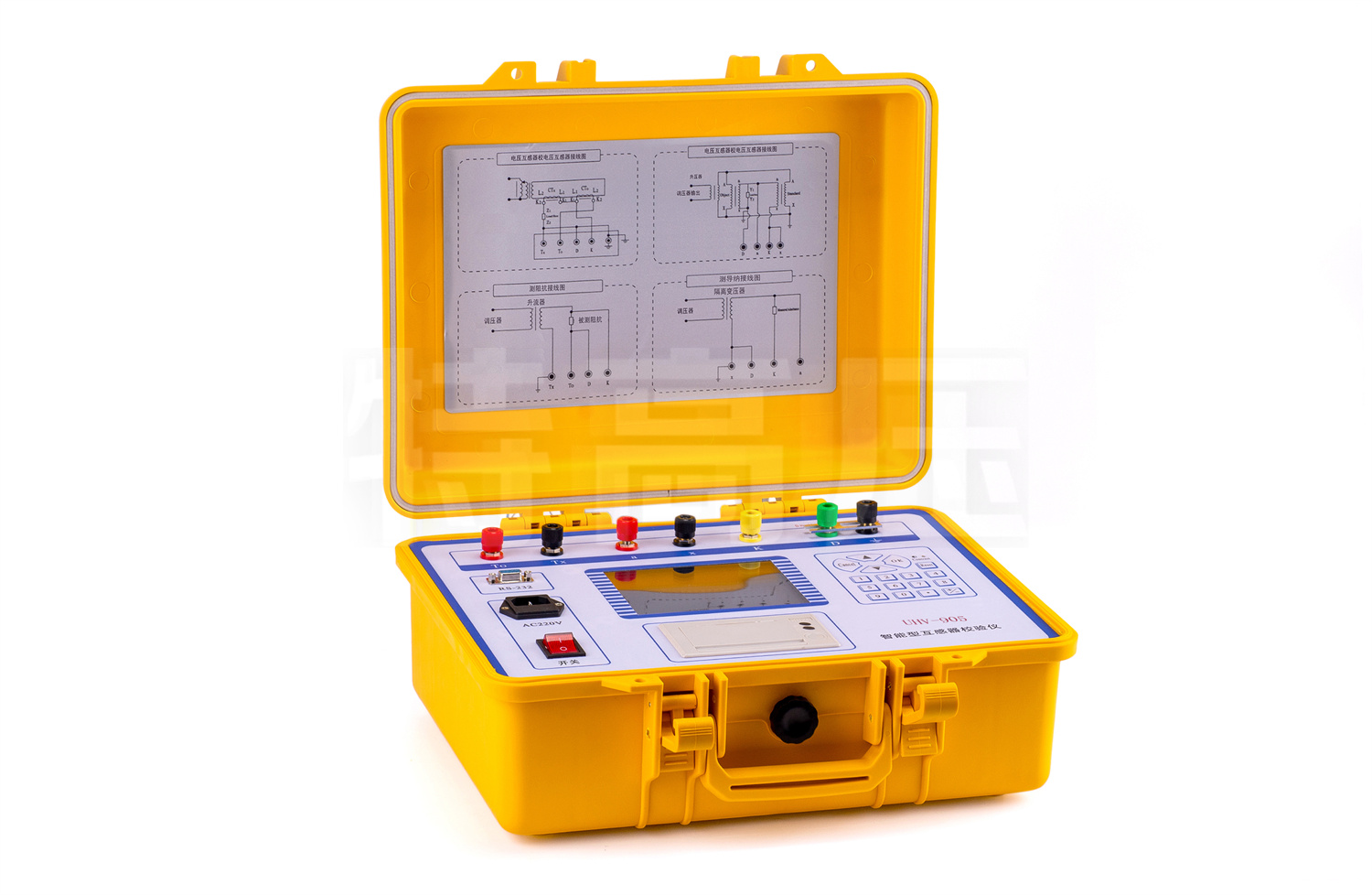

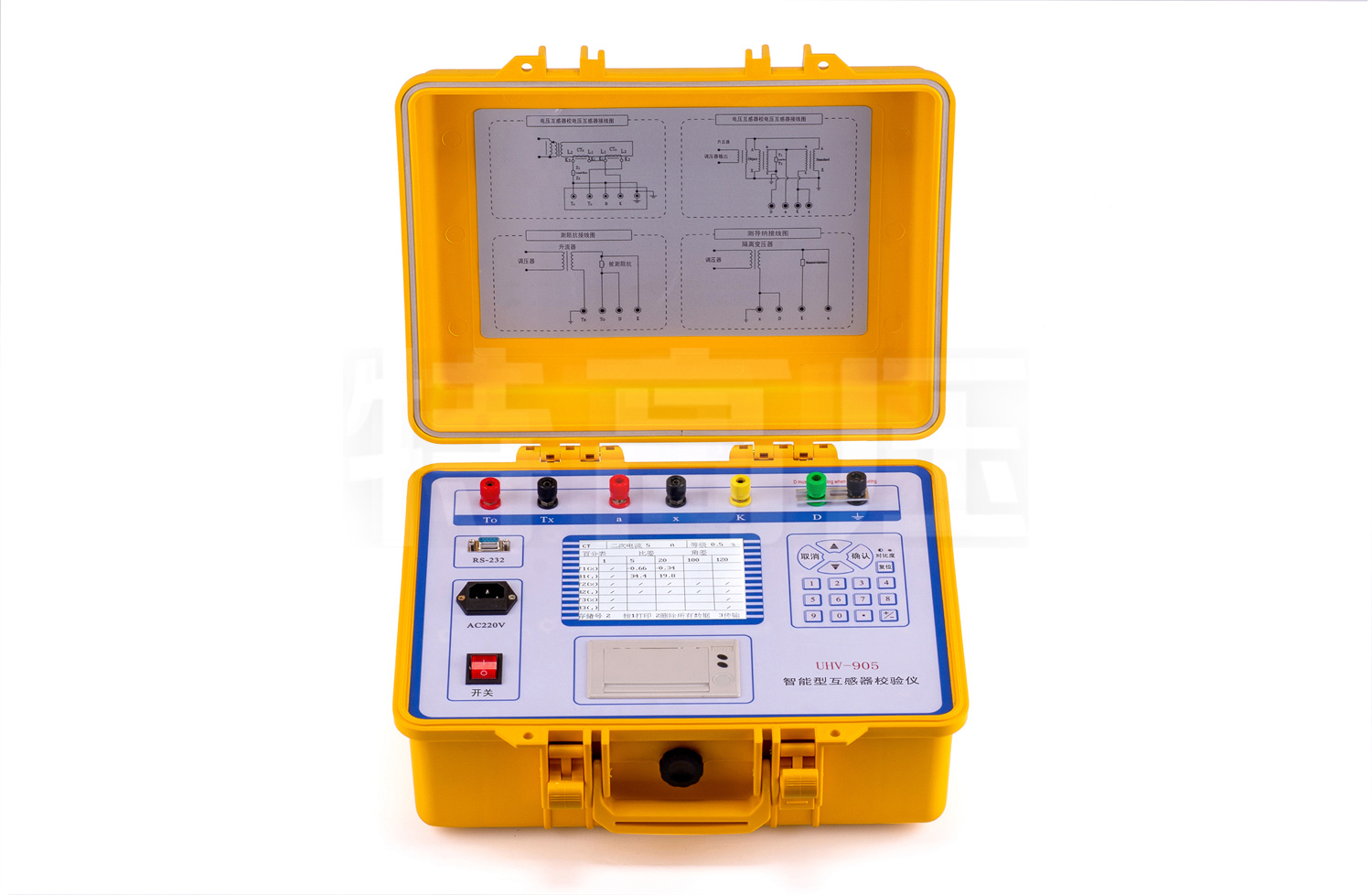

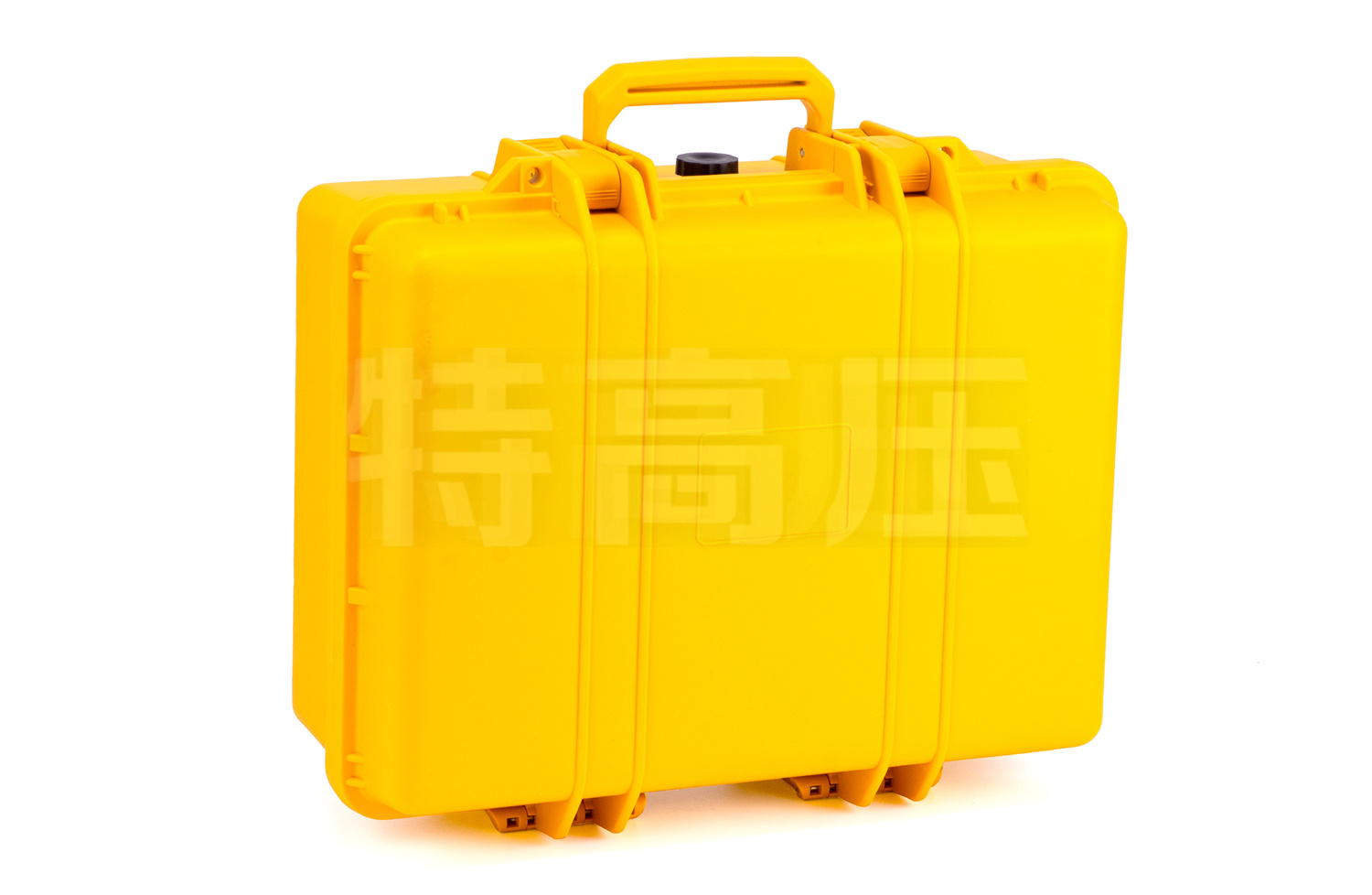

產品圖集
