可檢驗電力系統中各種電表【電能表（選配）、電壓表、電流表等】的基本誤差
參考標準：JF1923-2021
- 裝置綜合精度高、指標優。
- 裝置具有外部軟件校準功能。
- 8.可以任意設定負荷點方案，一鍵到位，操作快捷方便。
注：關于產品購買、技術維護等服務，歡迎致電!
儀表校驗臺是我公司應用最新科研成果推出的高技術產品。該產品引用先進的設計理念，依據JJF1923-2021，采用強大的DSP數字處理系統及高精度A/D、D/A轉換器，采納用戶的使用心得，集多年電測儀器研發之大成。功能強大，表源一體，不需另配標準表即可手動或自動校驗各種指示儀表、變送器、電能表。
產品別稱：交直流指示儀表校驗裝置、多功能交直流指示儀表校驗裝置、交直流指示儀表校驗裝置、交直流指示儀表校驗儀、多功能交直流指示儀表校驗儀
產品參數
技術參數
| 項目 | 指標 | |
| 電壓 | ||
| 交流量程 | 基本量程：25V、100V、250V、600V | |
| 自設量程：0V～720V | ||
| 直流量程 | 基本量程：100mV、25V、100V、250V、600V | |
| 自設量程：0mV～120mV及 0V～720V | ||
| 調節范圍 | 0～120%UN（基本量程） | |
| 調節細度 | 0.002% UN | |
| 最大輸出容量 | ≥20VA/相 | |
| 精度 | 0.05級（直流100mV為0.1級） | |
| 電流 | ||
| 交流量程 | 基本量程：0.1A、1A、5A、25A | |
| 自設量程：0A～30A | ||
| 直流量程 | 基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A | |
| 自設量程：0μA～24mA及 0A～30A | ||
| 調節范圍 | 0～120%IN（基本量程） | |
| 調節細度 | 0.002% IN | |
| 最大輸出容量 | ≥25VA/相 | |
| 精度 | 0.05級 | |
| 頻率 | ||
| 調節范圍 | 45～65Hz | |
| 調節細度 | 0.01Hz | |
| 精度 | ±0.01Hz | |
| 相位 | ||
| 調節范圍 | 0°～359.99° | |
| 調節細度 | 0.01° | |
| 精度 | ±0.2°（額定電壓、電流滿量程輸出時） | |
| 三相功率精度 | 0.05級（無功0.2級） | |
| 三相電壓對稱度 | 三相四線120°±0.2°、三相三線60° ±0.2° | |
| 電壓電流波形失真度 | ＜0.3% | |
| 諧波分量 | 2～31次（超過11次的，只能設置奇次諧波） | |
| 電壓、電流、功率穩定度 | ≤0.01%（1分鐘） | |
| 測量精度 | 0.02級（0±20mA、0±5V） | |
| 裝置綜合誤差等級 | 0.05級 | |
| 重量 | 18kg | |
| 體積 | 432×428×175 mm3 | |
| 供電電源 | AC 220V±10% | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、基于DSP的數字信號合成和數據采集處理技術，使得裝置輸出穩定可靠。
- 2、裝置綜合精度高、指標優。
- 3、配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理。
- 4、電壓、電流量程可根據被試表設定，自動換檔。
- 5、大屏幕液晶顯示，彈出式中文菜單，光標任意移動，提供在線幫助提示，操作簡便，顯示內容豐富。
- 6、可輸出交直流電壓、電流，配有功率，頻率，相位，功率因數及交直流電壓電流標準。
- 7、裝置具有外部軟件校準功能。
- 8、可以任意設定負荷點方案，一鍵到位，操作快捷方便。
- 9、多重保護：電源聯動保護、限流保護、自動關閉功放輸出等。
- 10、嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性異常好。
- 11、德國標準機箱，體積小、重量輕。

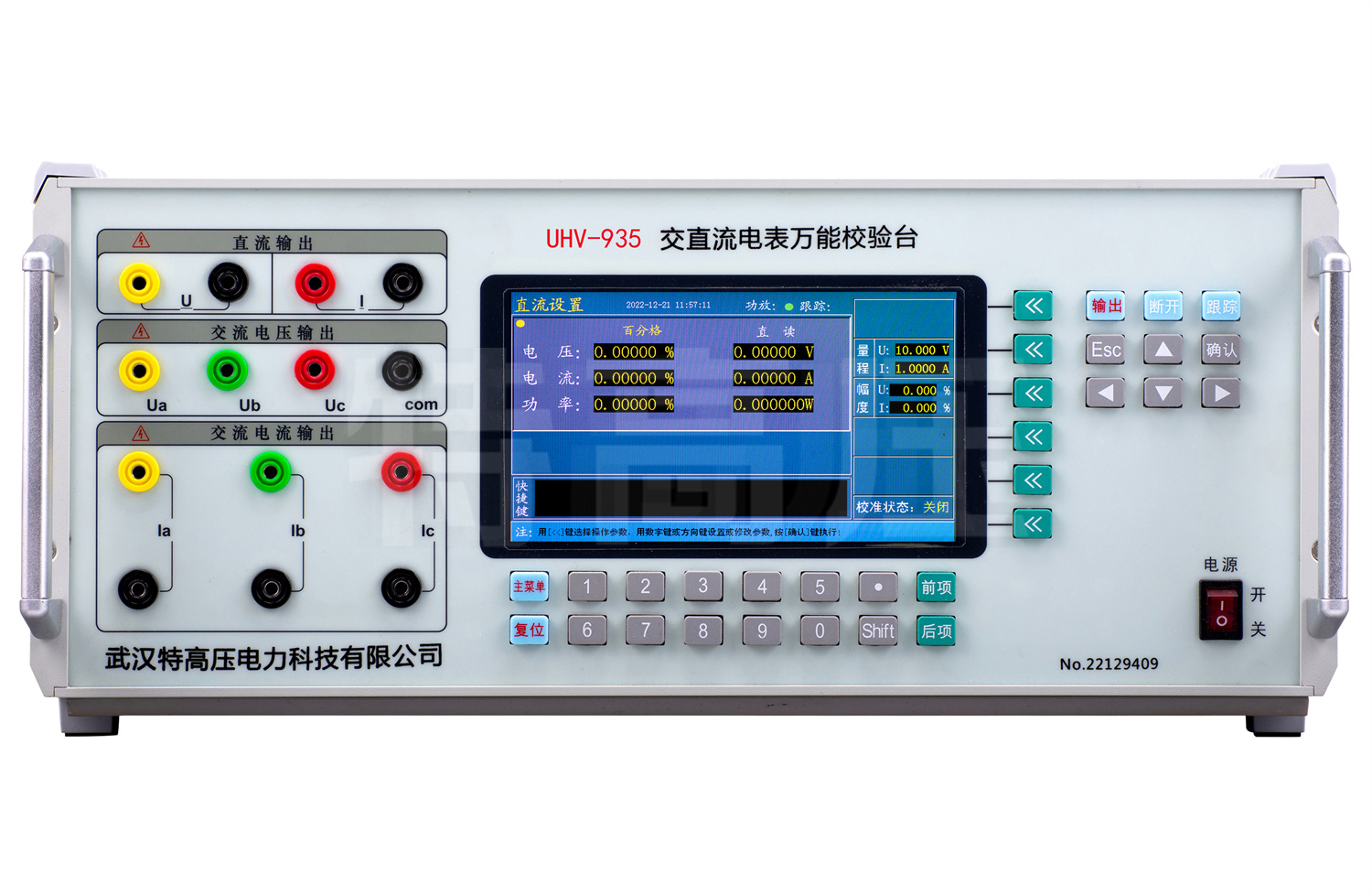

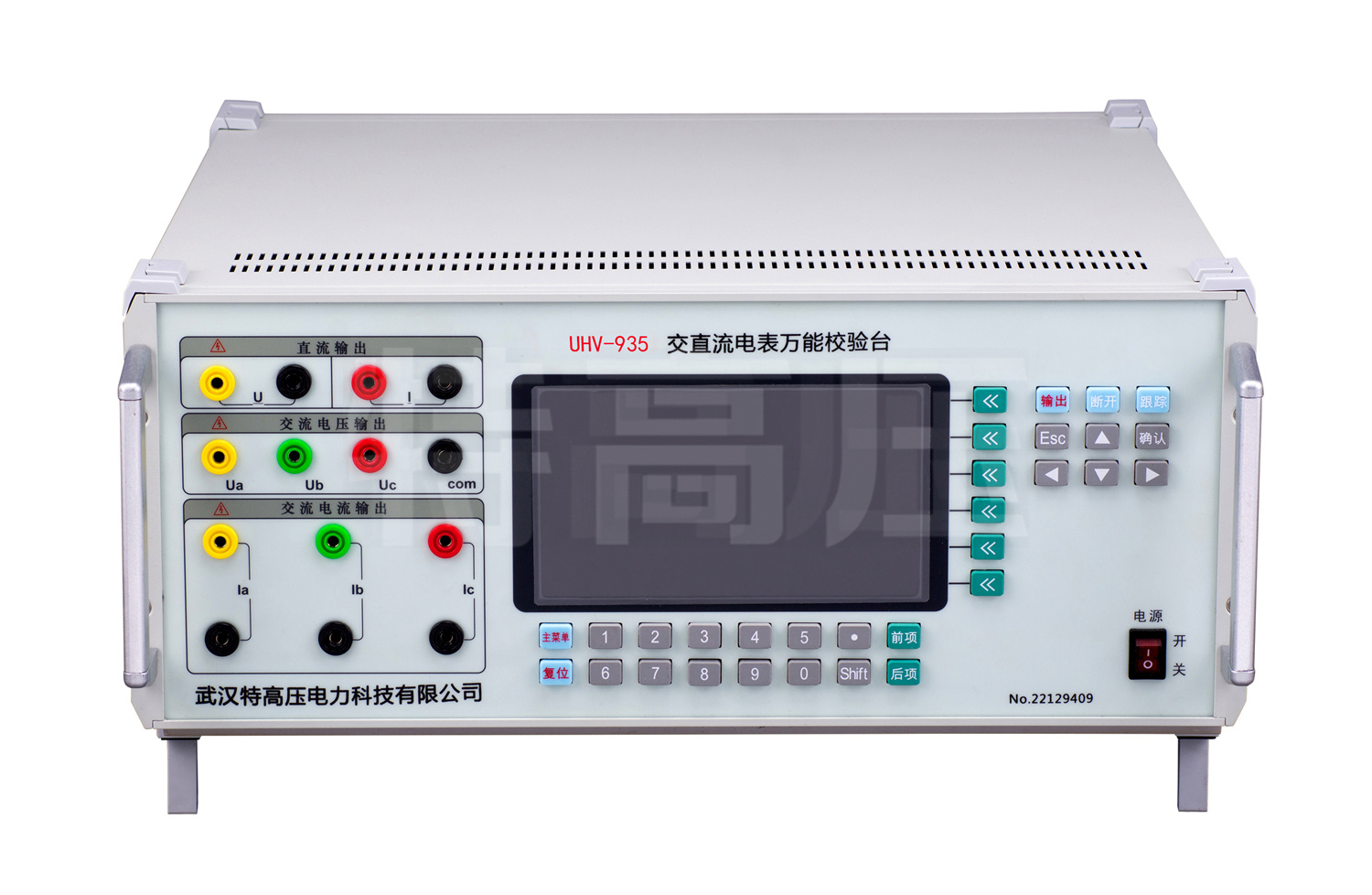

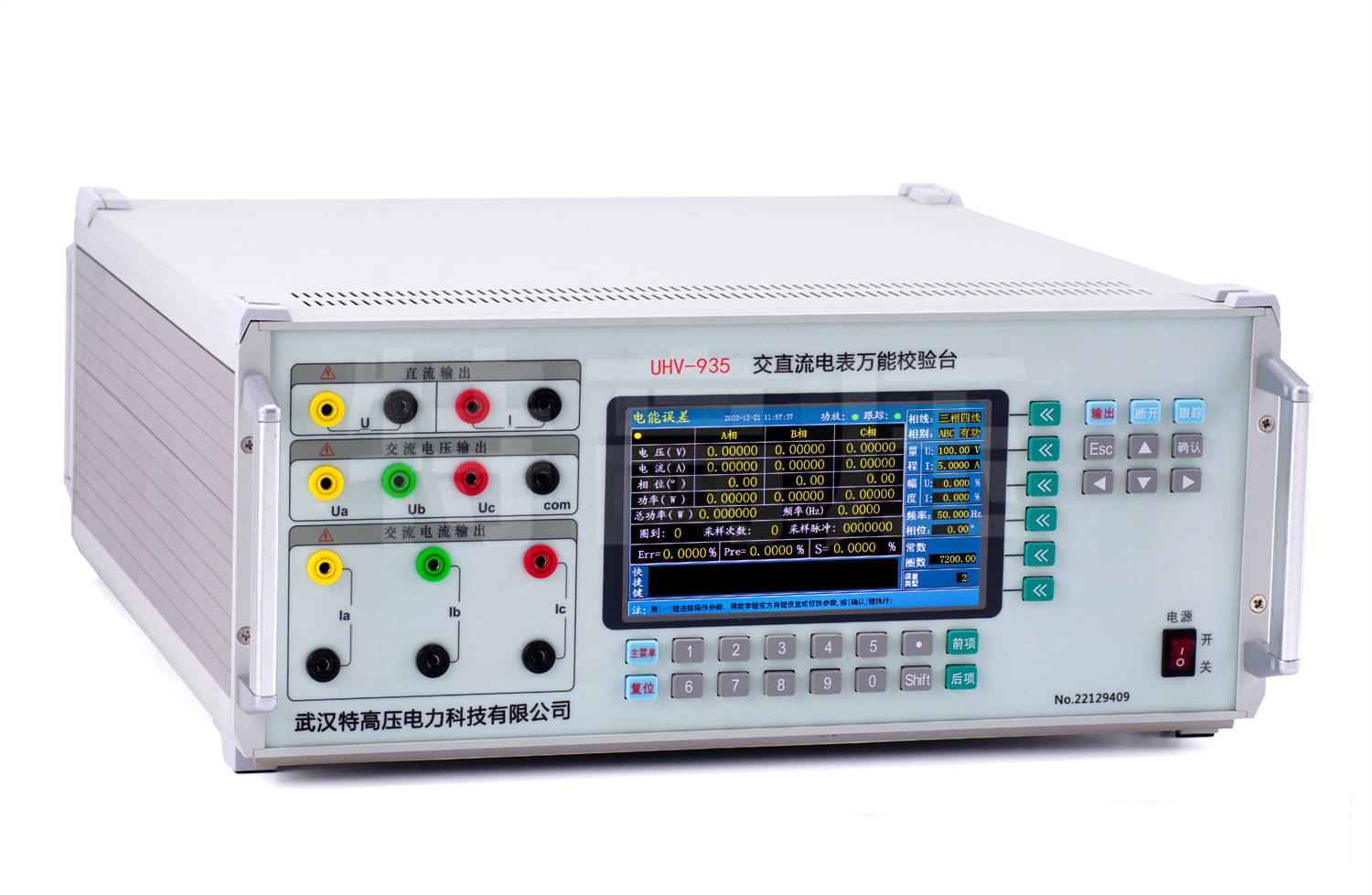

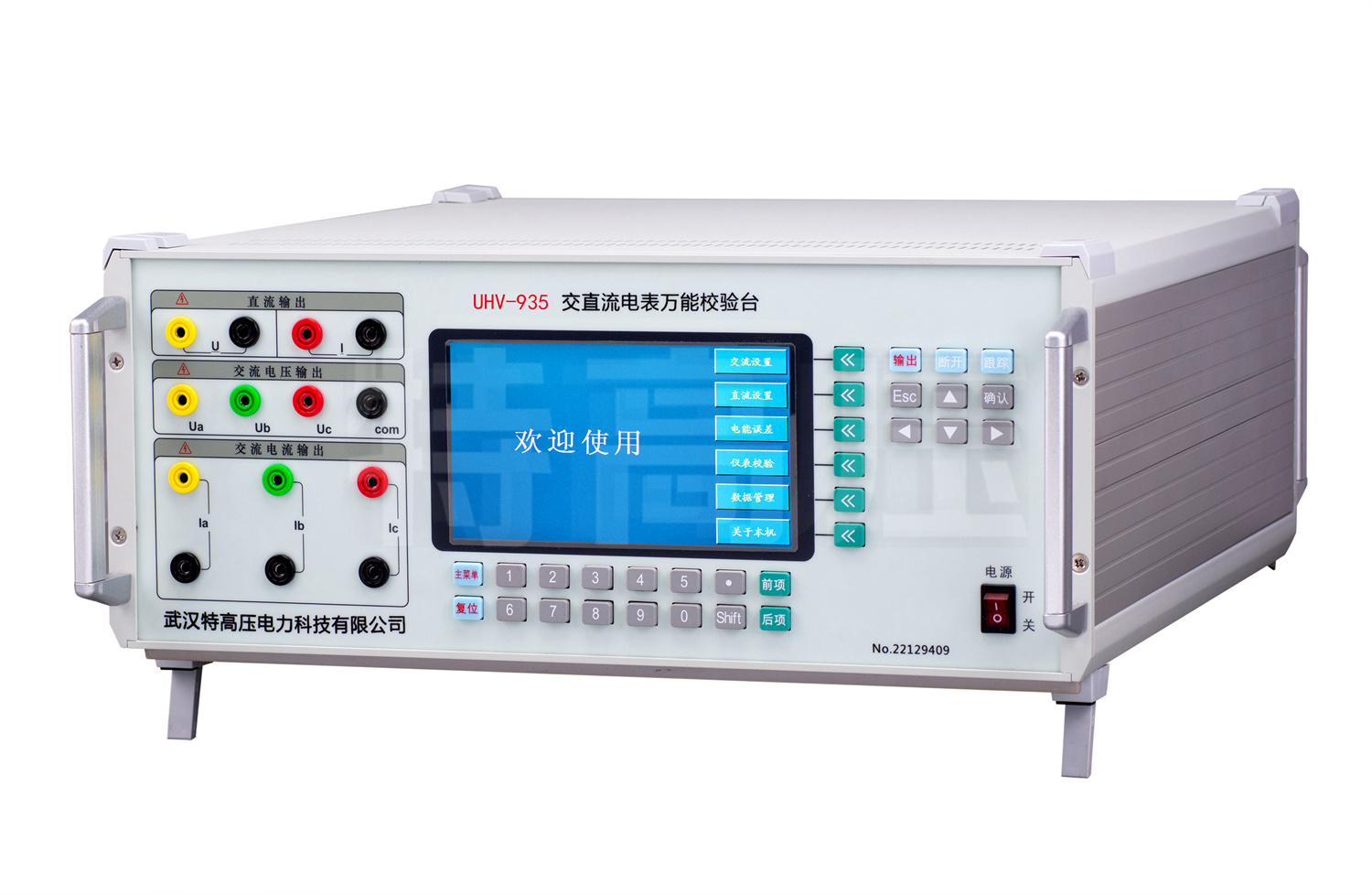

產品圖集
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
