突破傳統結構，專為測量高壓電流而精心設計制造的
參考標準：GB 13398-2008
- 采用新CT技術及掩膜數字集成技術
- 具有峰值保持、數據保持、數據存儲等功能
- 絕緣桿輕便，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

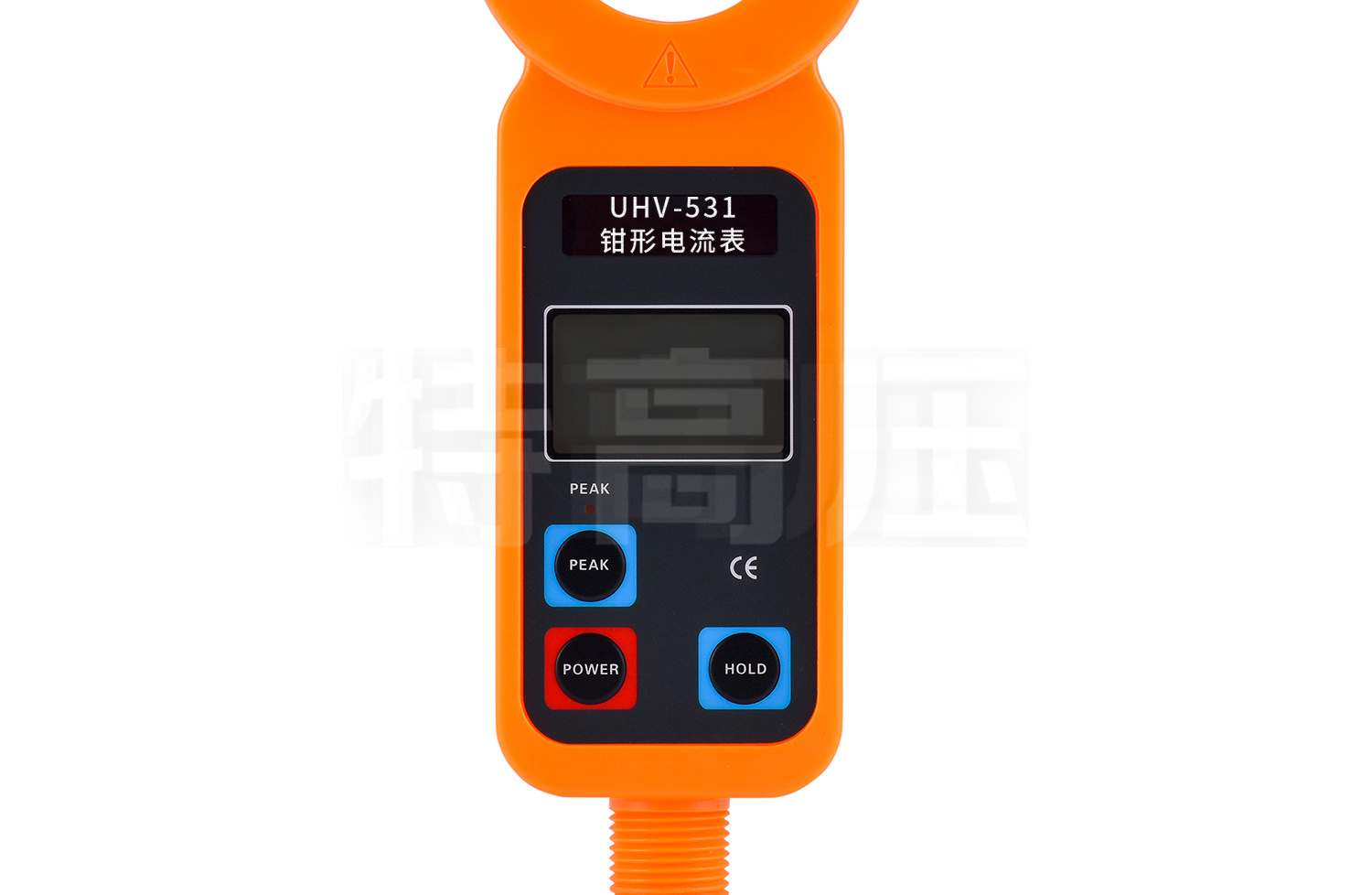

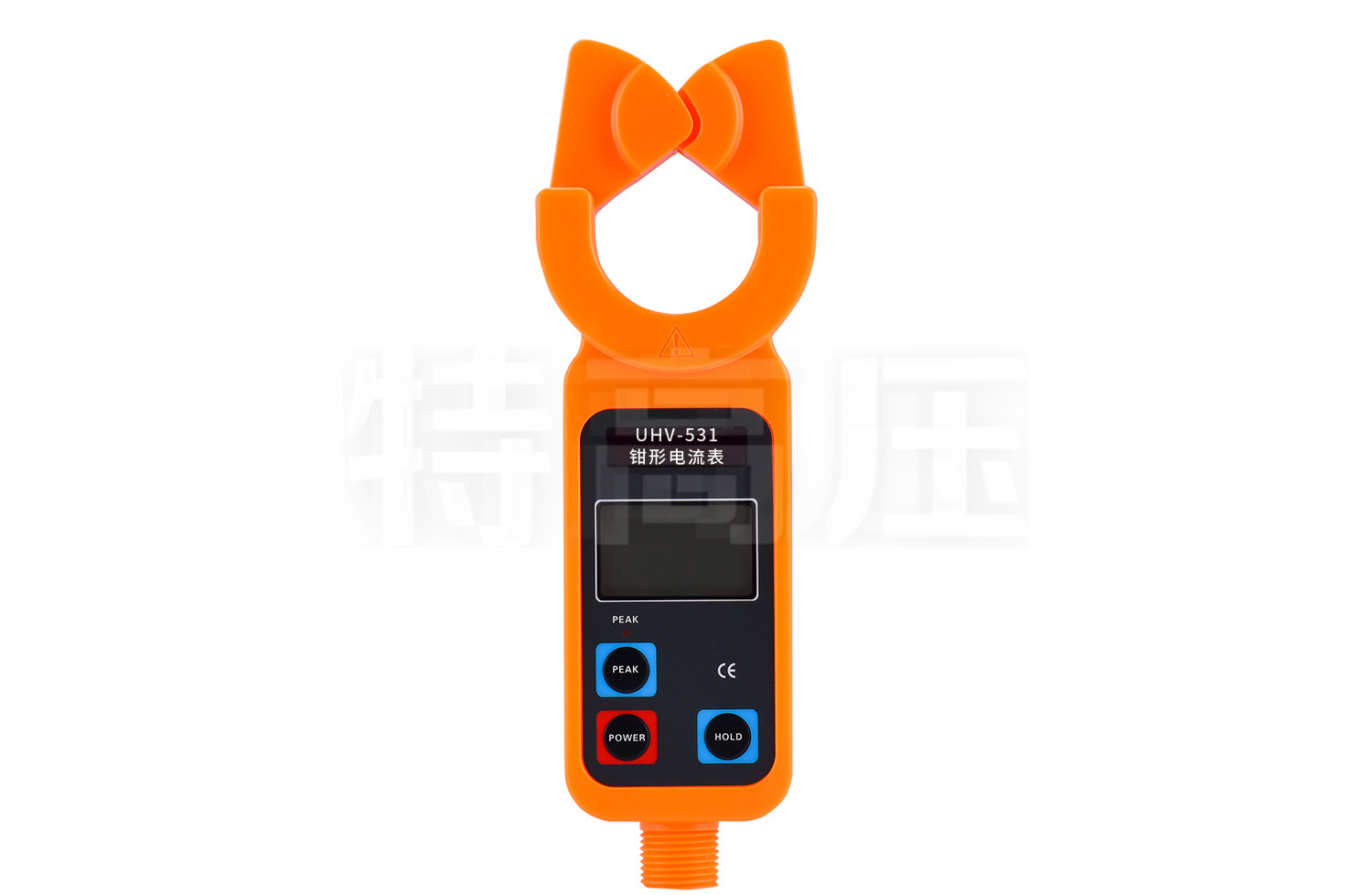

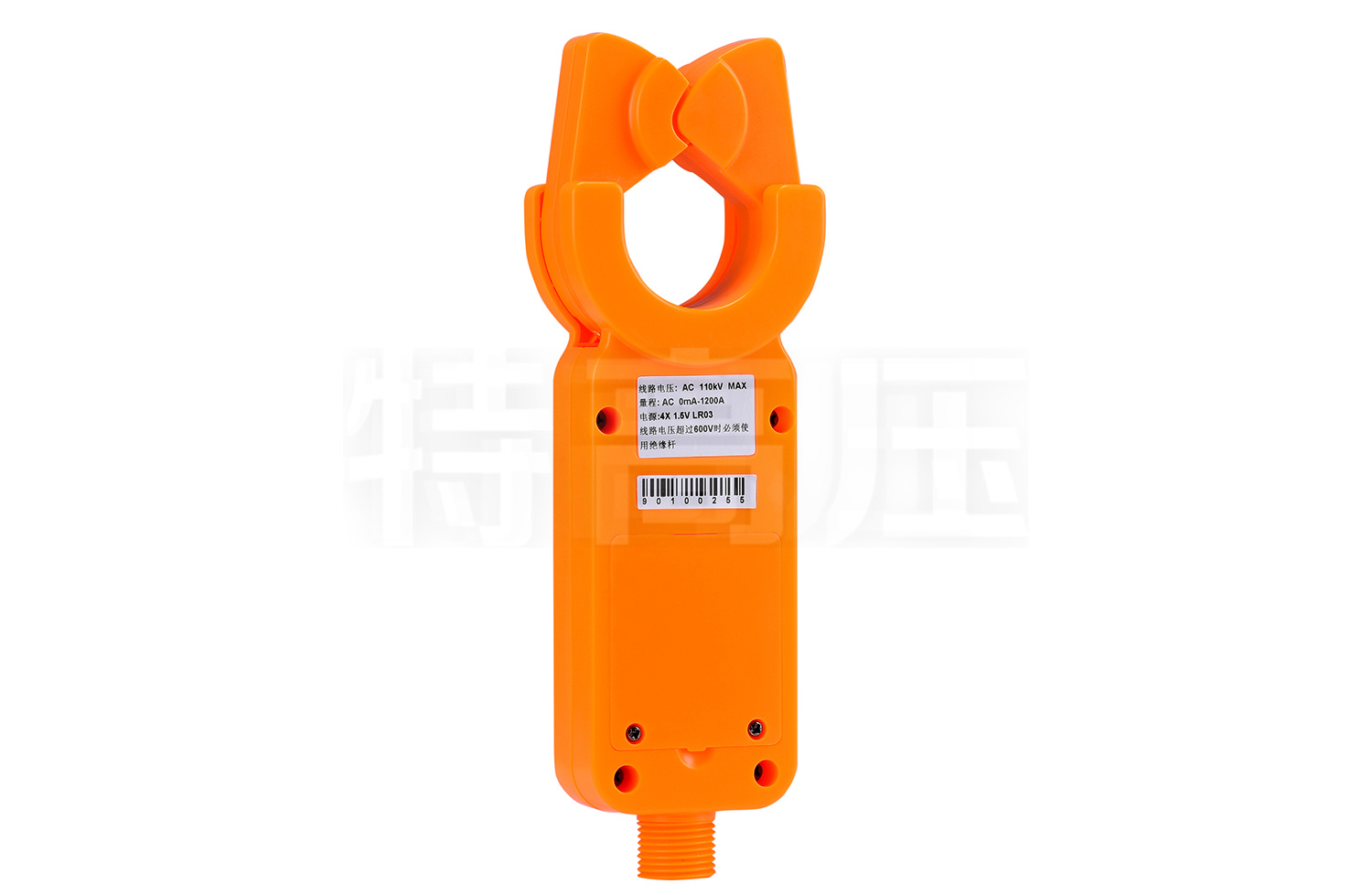

UHV-531 高低壓鉗形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，采用新CT技術及掩膜數字集成技術，由專用鉗形電流表配高壓絕緣桿組成若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.1mA-1000A的電流或漏電流。

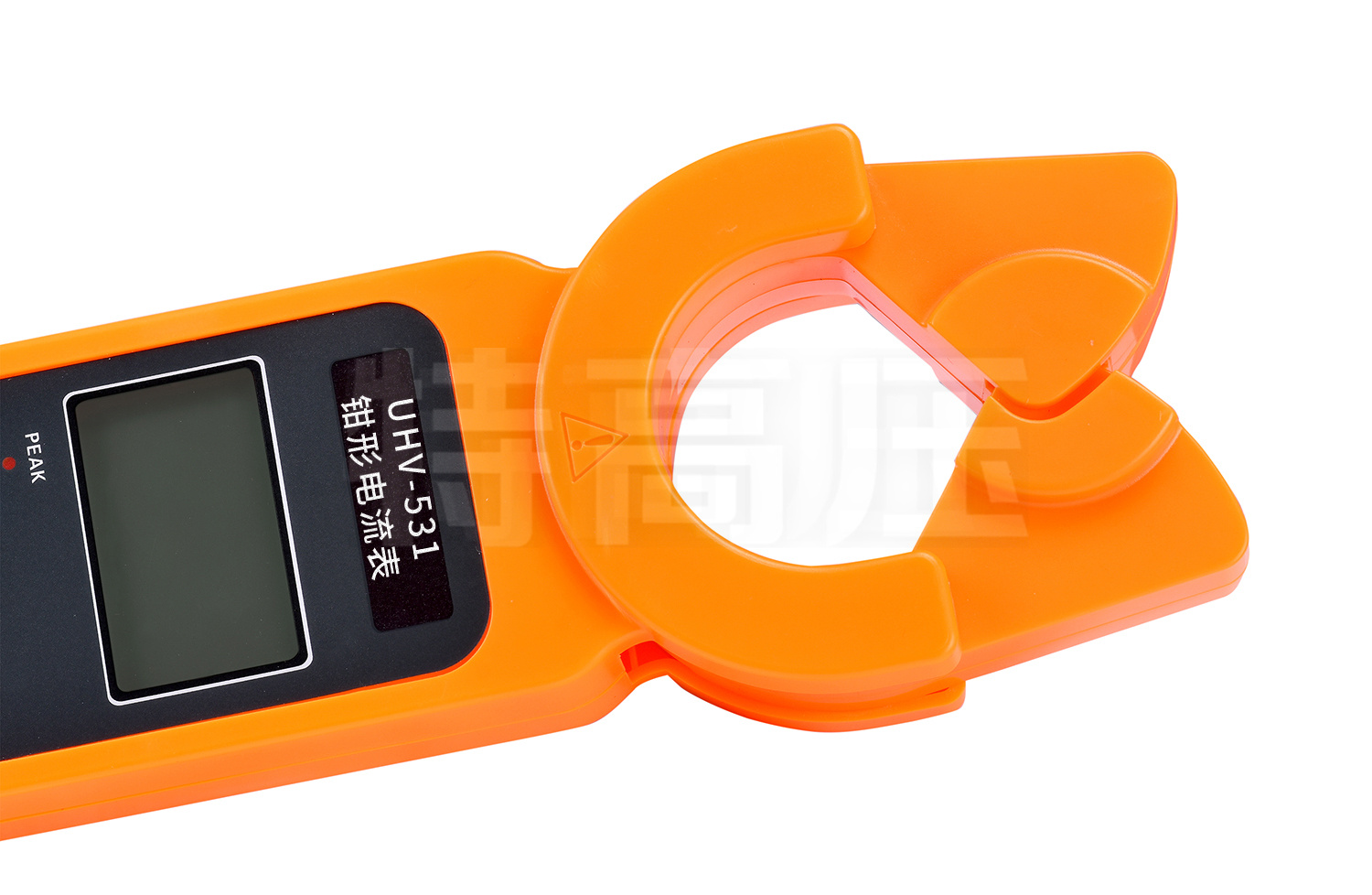

UHV-531 高低壓鉗形電流表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。

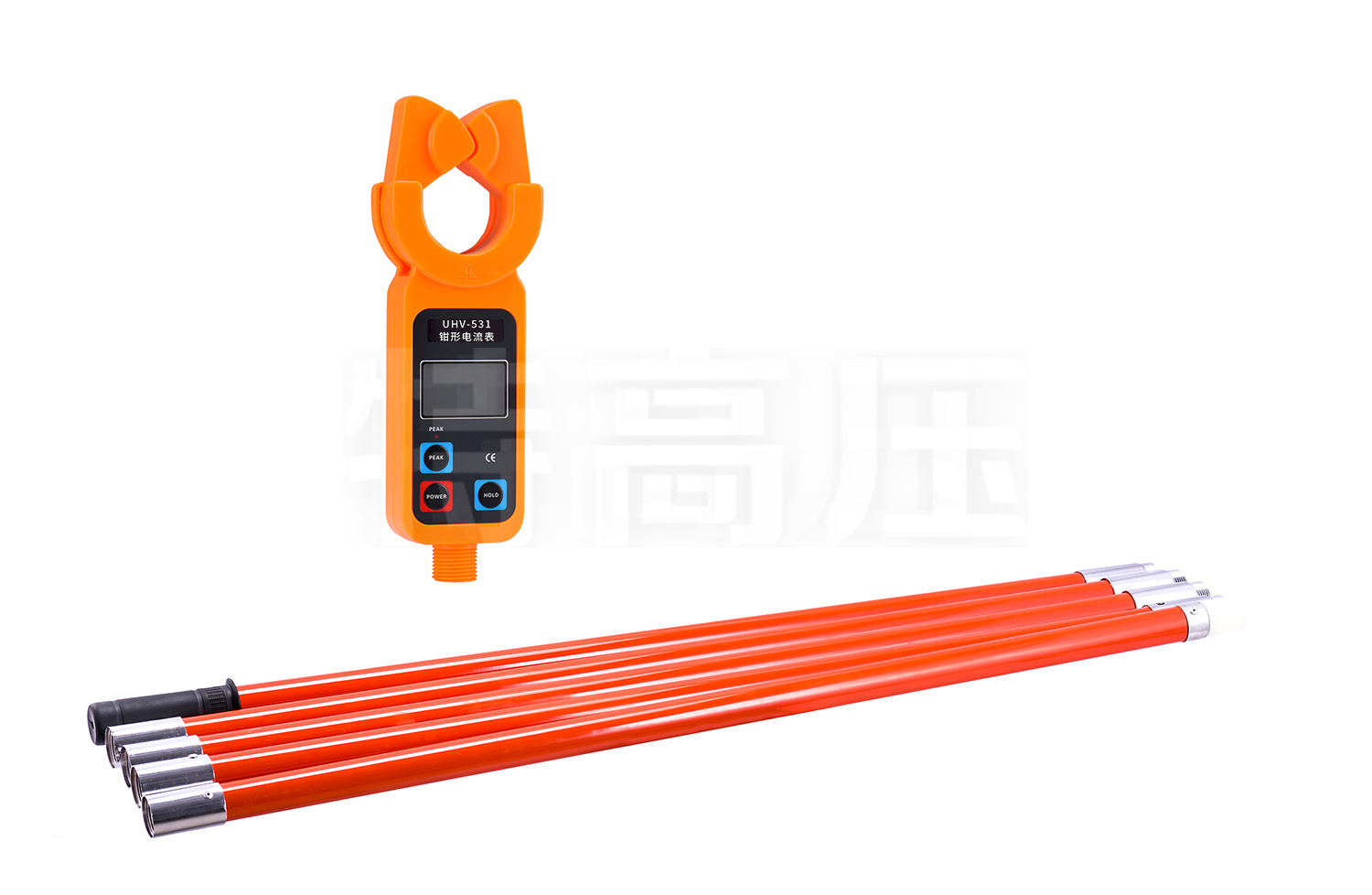

UHV-531 高低壓鉗形電流表連接5節絕緣桿，可用于60kV以下的高壓線路電流測量，在線電流測量，還具有峰值保持、數據保持、數據存儲等功能，其專用鉗形電流表通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站、發電廠、工礦企業以及檢測站電工維修部門進行電流檢測和野外電工作業等。絕緣桿輕便，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點。
產品別稱：高低壓鉗形電流表、高低壓鉗形電流表測試儀、鉗形電流表測試儀
產品參數
技術參數
| 功能 | 高壓交流電流測量，低壓交流電流、漏電流測量，在線交流電流監測 |
| 電 源 | DC6V 堿性干電池（1.5V AAA×4） |
| 測試方式 | 鉗形CT，積分方式 |
| 顯示模式 | 4位LCD顯示，背光功能，適合昏暗場所 |
| LCD尺寸 | 47mm×28.5mm |
| 儀表尺寸 | 寬高厚：76×255×31mm3 |
| 鉗口尺寸 | φ48mm |
| 采樣速率 | 約2次/秒 |
| 測量范圍 | 0.1mA～1000A（50/60Hz自動） |
| 分辨率 | 0.1mA |
| 換檔 | 0.1mA～1000A全自動換檔 |
| 測試精度：（23℃±5℃，80%RH以下） | 0.1mA～299mA：±1%±3dgt |
| 0.30A～9.99A：±1.5%±5dgt | |
| 10.0A～199.9A：±2%±5dgt | |
| 200A～399A：±2.5%±5dgt | |
| 400A～600A：±3%±5dgt | |
| 601A～1000A：±4%±5dgt | |
| 線路電壓 | 60kV以下線路測試（帶5節絕緣桿操作） |
| 數據存儲 | 99組，存儲過程中"MEM"符號指示， "FULL"符號閃爍顯示表示存儲已滿 |
| PEAK保持 | 自動保持高處的測試值，通常測試模式下長按HOLD鍵至PEAK燈亮，即開啟PEAK保持功能 |
| 數據保持 | 通常測試模式下按HOLD鍵保持?jǐn)?shù)據，"HOLD"符號顯示 |
| 數據查閱 | "MR"符號指示，能上下翻閱所存數據 |
| 溢出顯示 | 超量程溢出功能："OL A"符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表質量 | 檢測儀：約335g（含電池），儀表總質量：約2.5kg（含絕緣桿和電池） |
| 工作溫濕度 | -25℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -10℃～60℃； 70%Rh以下 |
| 絕緣桿尺寸 | φ32mm，1m/節（5節） |
| 絕緣強度 | AC 100kV/rms (第5節絕緣桿與高壓電流鉗鉗芯之間) |
| 結構 | 防滴漏Ⅱ型 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性
- 2、峰值保持、數據保持、數據存儲、紅外傳輸?shù)裙δ?/li>
- 3、絕緣桿輕便，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點
- 4、采用新CT技術及掩膜數字集成技術
產品視頻
產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
